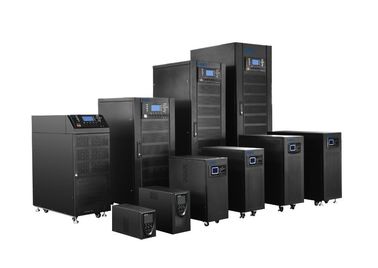

Power Well Series 3 Φάση Online UPS 10-80KVA 380 /400 / 415VAC για το κέντρο δεδομένων
(10-40kva, 200/208/220vac 3-3-3 φάση, διαθέσιμη μετασχηματισμό)
Η Powerwell Series 3 Phase 10-80KVA είναι ένα υψηλό τέλος αδιάλειπτη τροφοδοσία, η οποία έχει υιοθετήσει την παγκόσμια ηλεκτρική και ηλεκτρονική τεχνολογία για την αύξηση της απόδοσης και της εξαιρετικά υψηλής αξιοπιστίας (MTBT> 200.000h) .3NOS Υψηλής ταχύτητας DSP με ολοκληρωμένο ψηφιακό έλεγχο ποιότητα τροφοδοσίας. Όντας συγγενείς σε 1,0 συντελεστή ισχύος εισόδου και λιγότερο από 2% THDI οδηγεί αυτό το UPS πράσινο και εξοικονόμηση ενέργειας. Προσφέρει επίσης σχεδιασμό ανθρωποποίησης: πλήρη εμπρόσθια πρόσβαση της ικανότητας εξυπηρέτησης, οθόνη αφής φιλικής προς το χρήστη.
Τέλειες εφαρμογές:
Servor Internet, Κέντρο Μεσαίας Δεδομένων, Κέντρο Δικτύου / Πληροφορικής Μεσαίας Κλίμακας, Τράπεζα και Κινητές Αξίες, Ομάδα Επιχειρηματικών Διακομιστών, Μεσαία Κλίμακα Γραφείου, Εξοπλισμός Ακρίβειας κ.λπ.
Χαρακτηριστικά: Πλήρης τεχνολογία ψηφιακού ελέγχου
Πλήρως ψηφιακός έλεγχος με δύο DSPs, όλα τα υποσυστήματα είναι ψηφιακά ελεγχόμενα, συμπεριλαμβανομένου του ανορθωτή IGBT, του μετατροπέα, του φορτιστή, του εκφόρτισης.
Εξαιρετικές ηλεκτρικές ιδιότητες
Η αληθινή σε απευθείας σύνδεση διπλή μετατροπή προσφέρει την ασφαλή και αποτελεσματική προστασία ισχύος για διάφορα φορτία, με ισχυρή χωρητικότητα φόρτωσης εξόδου
Υψηλός συντελεστής ισχύος εισόδου, πράσινο και εξοικονόμηση ενέργειας
Εισαγωγή με PFC και είσοδο PF του συνόλου UPS έως 0,99
Πηγή εισόδου διπλής εναλλασσόμενου ρεύματος που υποστηρίζεται
Επιτρεπόμενο AC και παράκαμψη ξεχωριστή πηγή AC εισόδου
Ισχυρή περιβαλλοντική προσαρμοστικότητα
Ευρεία τάση εισόδου και κλίμακα συχνοτήτων, προσαρμογή σε όλα τα είδη ηλεκτρικής ενέργειας
και γεωγραφικό περιβάλλον
Περιεκτικά μέτρα προστασίας
Προστασία υπερτάσεων, προστασία βραχυκυκλώματος και άλλη προστασία για να εξασφαλιστεί η αξιοπιστία του συστήματος UPS
Το IGBT και το SCR υιοθετούν την προηγμένη μονάδα ισχύος EUPEC.
Η υιοθέτηση της προηγμένης τεχνολογίας (Τεχνολογία οδήγησης IGBT, IGBT Soft Over-Current Shutdown, VCE Protection) βελτιώνει ιδιαίτερα την αξιοπιστία και την ασφάλεια του μετατροπέα.
Παρόμοιος αρθρωτός σχεδιασμός
Κάθε κύρια πλακέτα φάσης έχει σχεδιαστεί σαν rack για εύκολη συναρμολόγηση και συντήρηση
Ενσωματωμένη σχεδίαση πακέτου μπαταρίας για εύκολη χρήση
Έξυπνη διαχείριση μπαταριών(Abm·
Υιοθετώντας την έξυπνη διαχείριση της μπαταρίας, επεκτείνοντας εξαιρετικά τη διάρκεια ζωής της μπαταρίας
Διεξάρτηση έξυπνου διαστήματος τριών σταδίων (σταθερό ρεύμα, σταθερή τάση, φόρτιση πλωτήρα και φορτιστής σβήνει, όταν η τάση της μπαταρίας μειώνεται σε χαμηλότερο επίπεδο, ο φορτιστής επανεκκινείται στην εργασία)
Αυτόματη αντιστάθμιση θερμοκρασίας, (-0,11% ανά ° C), να επεκτείνει εξαιρετικά τη διάρκεια ζωής της μπαταρίας κατά 30% και να ελαχιστοποιήσει τη διατήρηση της εργασίας.
Online ανίχνευση της κατάστασης της μπαταρίας
Το μέγιστο ρεύμα φόρτισης μπαταρίας μπορεί να ρυθμιστεί από τους τελικούς χρήστες σύμφωνα με τις λειτουργίες της μπαταρίας, για να αποφευχθεί οποιαδήποτε ζημιά που προκαλείται από το μεγάλο ρεύμα φόρτισης.
Εμφανίζεται η ώρα δημιουργίας αντιγράφων ασφαλείας στην οθόνη LCD
Περιοδική μπαταρία αυτο-δοκιμής, ανίχνευση των προβλημάτων της μπαταρίας έγκαιρα
Με την αντίστροφη σύνδεση μπαταρίας, μέσω τάσης / προστασίας ρεύματος, για την προστασία της μπαταρίας
Λειτουργία εκκίνησης κρύου εκκίνησης και εναλλασσόμενου ρεύματος
Ξεκινήστε απευθείας το UPS μέσω της μπαταρίας ή ξεκινήστε μόνο μέσω του δικτύου.
Ανώτερες δυνατότητες παρακολούθησης δικτύου
Θύρα επικοινωνίας (RS232, RS485, ξηρή επαφή και ούτω καθεξής) Συνδεδεμένη με υπολογιστή, προαιρετική κάρτα SNMP,
Σχεδιασμός εύκολης συντήρησης (MMTM<0,5h)
α) υιοθετεί το πλήρες σχέδιο συντήρησης, μειώνοντας τους περιορισμούς
στον χώρο εγκατάστασης και εξοικονομώντας το χώρο του κέντρου υπολογιστών
β) Κατηγορία αρθρωτού σχεδιασμού, βολική και εύκολη συντήρηση τοποθεσίας
γ) με χειροκίνητη διατήρηση παράκαμψης
δ) αντικατάσταση μπαταρίας χωρίς να διαταράξει το UPS που λειτουργεί
ε) Ιστορικά αρχεία που ταξινομούνται με τη λειτουργία αναζήτησης, συμβάντα μέχρι 1.000 αντικείμενα
Προηγμένη παράλληλη τεχνολογία:
Με την τεχνολογία ψηφιακού ελέγχου για τον έλεγχο του κύκλου του κύκλου, το παράλληλο σύστημα με πολύ υψηλό αξιόπιστο και μέχρι 6UNITS. και μοιράζοντας κοινή μπαταρία.
Φιλική διασύνδεση με μεγάλη οθόνη LCD με οθόνη πολλαπλών γλωσσών (7 γλώσσες)
Μεγάλη ένδειξη οθόνης LCD και κατάστασης LED. Άφθονη απεικόνιση πληροφοριών του UPS
Αγγλικά, ισπανικά, πορτογαλικά, russion
Τεχνικές προδιαγραφές:
|
Μοντέλο
|
PWM3310
|
PWM3315
|
PWM3320
|
PWM3330
|
PWM3340
|
PWM3360
|
PWM3380
|
|
Ισχύς αξιολόγησης
|
10kva/10kW
|
15kva/15kW
|
20KVA/20kW
|
30kva/30kW
|
40kva/40kW
|
60kva/60kW
|
80KVA/80kW
|
|
Εισόδους εναλλασσόμενου ρεύματος
|
|
Ονομαστική τάση
|
190/208/220VAC ή 380/400/415VAC (γραμμή γραμμής)
|
|
Σύνδεση εισόδου
|
Τρία φάση τέσσερα καλώδια
|
|
Συντελεστής ισχύος
|
Πάνω από 0,99
|
|
ΤΟΔΙ
|
Λιγότερο 3%
|
|
Φάσμα τάσης
|
-40%~+25%
|
|
Συχνότητα
|
40-70Hz
|
|
Πάροδος
|
+/- 15%(ρυθμιζόμενος)
|
|
Παραγωγή
|
|
Συντελεστής ισχύος
|
0,9 (καθυστέρηση)
|
|
ακρίβεια τάσης
|
190/208/220VAC ή 380/400/415VAC ± 0,5%
|
|
Δυναμικός
παροδική τάση
|
Λιγότερο 5% (0 ～ Βήμα φορτίου 100%)
|
|
Θϋντού
|
THD λιγότερο 0,6%(γραμμικό φορτίο), 3%(μη γραμμικό φορτίο)
|
|
Παράγοντας κορυφογραμμής
|
3: 1
|
|
Συχνότητα
φάσμα παρακολούθησης
|
50/60Hz ± 3Hz
|
|
Παραγωγή
Ακρίβεια συχνότητας
|
± 0,05%(λειτουργία μπαταρίας), ± 3Hz (λειτουργία γραμμής)
|
|
μετατόπιση φάσης
|
120 ± 0,5 ° (φορτίο ισορροπίας ή ανισορροπίας)
|
|
Μη ισορροπία τάσης
|
+/- 3% (100% φορτίο μη ισορροπίας)
|
|
Συχνότητα
ποσοστό παρακολούθησης
|
Λιγότερο 1Hz/s
|
|
Δυνατότητα υπερφόρτωσης
|
105%μεγάλη λειτουργία, 125%<φορτίο <150%, μεταφορά σε παράκαμψη μετά από 10 λεπτά
|
|
Πάνω από 150%, μεταφορά σε παράκαμψη μετά από 200ms
|
|
Υπερφόρτωση παράκαμψης
|
Κάτω από 125% μεγάλη λειτουργία
125%<φορτίο <150%, 10 λεπτά, άνω των 150%1s
|
|
Σύστημα
|
|
Αποδοτικότητα συστήματος
|
Πάνω από 94%(κανονική και λειτουργία μπαταρίας)
|
|
98%(λειτουργία ECO)
|
|
Επίδειξη
|
Οθόνη αφής LCD+LED
|
|
EMC
|
IEC62040-2
|
|
IEC61000-4-2 (ESD)
|
|
IEC61000-4-3 (RS)
|
|
IEC6100-4-4 (EFT)
|
|
IEC6100-4-5 (Surge)
|
|
Θόρυβος (1m)
|
50-60dB
|
|
Μονωτική αντίσταση
|
Πάνω από 2Μ (500VDC)
|
|
Μονωτική ένταση
|
(είσοδος, έξοδος σε PE) 2820VDC, ρεύμα διαρροής χαμηλότερα από 3,5mA, χωρίς flashover σε 1 λεπτά
|
|
Προστασία
|
Γνωρίστε την απαίτηση του IEC60664-1-class, υπομείνετε αύξηση 1,2/50US+8/20US υψηλότερη από 6kv/3ka
|
|
Κλάση IP
|
IP20
|
|
Διαμόρφωση μπαταρίας
|
|
Εγκατάσταση (DC)
|
+192/216/240VDC, -192/216/240VDC
|
|
Τύπος μπαταρίας
|
ΔΩΡΕΑΝ ΑΝΤΙΠΡΟΣΩΠΟ ΜΟΝΑΔΟΥ (Μπαταρία πηκτώματος ή NI-CD)
|
|
Μακροπρόθεσμος
|
Η μπαταρία που πρέπει να συνδεθεί εξωτερικά
|
|
Ενσωματωμένη μπαταρία
|
36pcs *7ah
|
36pcs *7ah
|
36pcs *9ah
|
72pcs*7ah
|
72pcs*9ah
|
*********
|
|
Σύνδεση
|
Σύνδεση κάτω καλωδίου μπροστά
|
|
Αλογο αξιωματικού
|
20% χωρητικότητα ισχύος (ρυθμιζόμενη)
|
|
Φυσικός
|
|
Μονάδα διάστασης
(Μακροπρόθεσμα)
|
390*850*977mm
(W*d*h)
|
500 × 717 × 1150 mm (W*D*H)
|
720 × 900 × 1450 mm (W*D*H)
|
|
Μονάδα διάστασης
(Ενσωματωμένη μάχη)
|
390*850*977mm
(W*d*h)
|
500 × 717 × 1150
(W*d*h)
|
500 × 717 × 1550
(W*d*h)
|
|
Βάρος (kg)
(Long -Run)
|
110/130
|
130/150
|
152/172
|
160/190
|
160/190
|
240/280
|
260/300
|
|
Βάρος (kg)
(Ενσωματωμένη μάχη)
|
182/202
|
202/222
|
216/236
|
331/361
|
367/397
|
240/280
|
260/300
|
|
10kva και 15kva: ενσωματωμένα 36pcs 7ah
20KVA: ενσωματωμένο 36PCS 9AH
|
(72pcs 7ah)
|
(72pcs 9ah)
|
ΣΗΜΕΙΩΣΗ: Για 110/120/127VAC (LN), 60Hz 3 φάση, διαθέσιμη 10-40kva.
