τριφασικό UPS

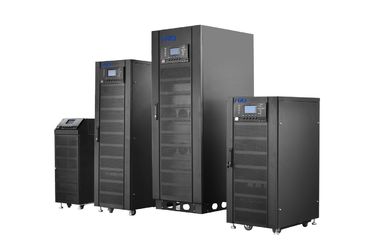

Πράσινη 3 φάση σε απευθείας σύνδεση UPS 10KVA σε 80KVA, διπλή μετατροπή UPS



POWERWELL σε απευθείας σύνδεση HF UPS 3/3phase 10-80kva, 380/400/415Vac σειράς

(10-40kva, 200/208/220Vac 3-3phase, transformerless διαθέσιμος)

Η σειρά 3 φάση 10-80kva Powerwell είναι μια uninterruptible παροχή ηλεκτρικού ρεύματος υψηλών σημείων, η οποία έχει υιοθετήσει τον κόσμο που οδηγεί την ηλεκτρική και ηλεκτρονική τεχνολογία στην απόδοση αύξησης και η έξοχη υψηλή υψηλή ταχύτητα DSPs αξιοπιστίας (MTBT>200,000h) .3nos με τον ολοκληρωμένο ψηφιακό έλεγχο εξασφαλίζει πλήρως υψηλότερη ποιότητα της παροχής ηλεκτρικού ρεύματος. Όντας σόι στην εισαγωγή 1,0 ο παράγοντας δύναμης και λιγότερο από 2% THDi οδηγεί αυτό το UPS πράσινο και ενέργεια - αποταμίευση. Προσφέρει επίσης το σχέδιο εξανθρωπισμού: πλήρης μπροστινή πρόσβαση της δυνατότητας υπηρεσιών, φιλική προς το χρήστη οθόνη αφής.





Τέλειες εφαρμογές:



Διαδίκτυο Servor, μέσο κέντρο δεδομένων, μεσαίας κλίμακας σύστημα δικτύων/υπολογιστικό κέντρο, τράπεζα και τίτλοι, ομάδα επιχειρησιακών κεντρικών υπολογιστών, μεσαίας κλίμακας αυτοματισμός γραφείου, εξοπλισμός ακρίβειας, κ.λπ.





ΓΡΗΓΟΡΕΣ ΛΕΠΤΟΜΕΡΕΙΕΣ:



Έλεγχος DSP και άριστες ηλεκτρικές ιδιότητες

Υψηλός παράγοντας, πράσινος και εξοικονόμηση ενέργειας δύναμης εισαγωγής

Παραγωγή PF0.9, ισχυρή δυνατότητα φορτίων

Διορθωτής και αναστροφέας IGBT

Παρόμοιο μορφωματικό σχέδιο,

Πλήρης μετωπική συστατική πρόσβαση

ABM διαχείριση μπαταριών

Οθόνη αφής 5 ίντσα





Χαρακτηριστικά γνωρίσματα λεπτομέρειας: πλήρης τεχνολογία ψηφιακού ελέγχου



Ο πλήρως ψηφιακός έλεγχος με δύο DSPs, όλα τα υποσυστήματα είναι ψηφιακός που ελέγχεται συμπεριλαμβανομένου του διορθωτή IGBT, αναστροφέας, φορτιστής, εκφορτωτής.





Άριστες ηλεκτρικές ιδιότητες



Το αληθινό σε απευθείας σύνδεση διπλό struction μετατροπής προσφέρει την ασφαλή και αποτελεσματική προστασία δύναμης για τα διάφορα φορτία, με την ισχυρή χωρητικότητα φορτίων παραγωγής





Υψηλός παράγοντας, πράσινος και εξοικονόμηση ενέργειας δύναμης εισαγωγής



Εισαγωγή με PFC και εισαγμένο PF ολόκληρου του UPS μέχρι 0,99





Διπλή πηγή εισαγωγής εναλλασσόμενου ρεύματος supportable



Επιτρεπόμενη χωριστή πηγή εναλλασσόμενου ρεύματος και εναλλασσόμενου ρεύματος εισαγωγής παράκαμψης





Ισχυρή περιβαλλοντική προσαρμοστικότητα





Ευρέα τάση εισαγωγής και φάσμα συχνότητας, προσαρμογή σε όλα τα είδη πλέγματος ισχύος

και γεωγραφικό περιβάλλον





Περιεκτικά μέτρα προστασίας





Προστασία κύματος, προστασία βραχυκυκλώματος, και άλλη προστασία για να εξασφαλίσει την αξιοπιστία του συστήματος UPS

IGBT και τα SCR υιοθετούν την προηγμένη ενότητα δύναμης EUPEC

Η υιοθέτηση της προηγμένης τεχνολογίας (οδηγώντας τεχνολογία IGBT, μαλακό over-current IGBT κλείσιμο, προστασία VCE) ιδιαίτερα βελτιώνει την αξιοπιστία και την ασφάλεια του αναστροφέα.





Παρόμοιο μορφωματικό σχέδιο



Κάθε κύριος πίνακας φάσης σχεδιάζεται όπως το ράφι για την εύκολες συγκέντρωση και τη συντήρηση

Ενσωματωμένο βυσματωτό σχέδιο πακέτων μπαταριών για την εύκολη χρήση





Ευφυής διαχείριση μπαταριών (ABM)



Υιοθετώντας την ευφυή διαχείριση μπαταριών, που επεκτείνει τη διάρκεια ζωής μπαταριών εξαιρετικά

Ευφυής διαδικασία φόρτισης διαστήματος τριφασική (σταθερή τρέχουσα, σταθερή τάση, φόρτιση επιπλεόντων σωμάτων και φορτιστής που αποκλείονται, όταν μείωση τάσης μπαταριών σε ένα χαμηλότερο επίπεδο, καινούρια ξεκινήματα φορτιστών στην εργασία)

Αυτόματη αποζημίωση θερμοκρασίας, (-0,11% ανά °C), για να επεκτείνει εξαιρετικά τη διάρκεια ζωής μπαταρίας από 30% και να ελαχιστοποιήσει τη διατηρώντας εργασία

Σε απευθείας σύνδεση θέση μπαταριών ανίχνευσης

Το ανώτατο ρεύμα φόρτισης μπαταριών μπορεί να θέσει από το τέλος - χρήστες σύμφωνα με τα χαρακτηριστικά γνωρίσματα μπαταριών, για να αποφύγει οποιαδήποτε ζημία που προκαλείται από το μεγάλο ρεύμα φόρτισης

Συνοδευτικός χρόνος που επιδεικνύεται στην οθόνη LCD

Περιοδική self-test μπαταρία, που ανιχνεύει τα προβλήματα μπαταριών έγκαιρα

Με την αντίστροφη σύνδεση μπαταριών, πέρα από την τάση/την τρέχουσα προστασία, για να προστατεύσει την μπαταρία





Λειτουργία κρύας έναρξης και έναρξης εναλλασσόμενου ρεύματος



Άμεσα αρχίστε το UPS μέσω της μπαταρίας ή τα ξεκινήματα μέσω των κεντρικών αγωγών μόνο.





Ανώτερες ικανότητες ελέγχου δικτύων





Λιμένας επικοινωνίας (RS232, RS485, ξηρά επαφή και ούτω καθεξής) που συνδέει με τον υπολογιστή, κάρτα SNMP προαιρετική,





Σχέδιο εύκολος-συντήρησης



a) Υιοθετεί το πλήρες μπροστινό σχέδιο συντήρησης, που μειώνει τους περιορισμούς

στο διάστημα εγκαταστάσεων, και την αποταμίευση το διάστημα του υπολογιστικού κέντρου

β) μορφωματική κατάλληλης και εύκολης περιοχών συντήρηση κατηγορίας σχεδίου,

c) Με το εγχειρίδιο διατηρήστε την παράκαμψη

δ) αντικατάσταση μπαταριών χωρίς να αναστατώσει το τρέξιμο UPS

e) Ιστορική λειτουργία αναζήτησης αρχείων, γεγονότα επάνω στα στοιχεία to1,000





Φιλική διεπαφή με το μεγάλο LCD με την πολυ γλωσσική επίδειξη (7 γλώσσες)



Μεγάλη ένδειξη επίδειξης LCD και θέσης των οδηγήσεων  Άφθονη επίδειξη πληροφοριών του UPS

Αγγλικά, ισπανικά, πορτογαλικά, ρωσικά





Τεχνικές προδιαγραφές:



Πρότυπο	PW3310	PW3315	PW3320	PW3330	PW3340	PW3360	PW3380
Δύναμη εκτίμησης	10Kva/9Kw	15Kva/13.5Kw	20Kva/18Kw	30Kva/27Kw	40Kva/36Kw	60Kva/54Kw	80Kva/72Kw
Εισαγωγή εναλλασσόμενου ρεύματος
Εκτιμημένη τάση	190/208/220Vac ή 380/400/415Vac (γραμμή-γραμμή)
Σύνδεση εισαγωγής	Τριφασικά τέσσερα καλώδια
Παράγοντας δύναμης	Επάνω από 0,99
THDi	Λιγότερο 3%
Σειρά τάσης	150-270Vac ή 280-480Vac (τάση γραμμών)
Συχνότητα	40-70Hz
Παράκαμψη	150-270Vac ή 280-480Vac (γραμμή-γραμμή) +/- 15%
Παραγωγή
Παράγοντας δύναμης	0,9 (καθυστέρηση)
ακρίβεια τάσης	190/208/220Vac ή 380/400/415Vac±0.5%
Δυναμικός επιβάτης τάσης	Λιγότερο 5% (βήμα φορτίων 0~100%)
THDU	THD λιγότερο από 0,6% (γραμμικό φορτίο), 3% (μη γραμμικό φορτίο)
Συχνότητα ακολουθώντας σειρά	50/60Hz±3Hz
Παραγωγή Ακρίβεια συχνότητας	±0.05% (τρόπος μπαταριών), ±3hz (τρόπος γραμμών)
μετατόπιση φάσης	120±0.5° (φορτίο ισορροπίας ή δυσαναλογίας)
Συχνότητα ποσοστό καταδίωξης	Λιγότερο 1Hz/s
Ικανότητα υπερφόρτωσης	105% μακροπρόθεσμη λειτουργία 105%
	Επάνω από 150%, μεταφορά για να παρακάμψει μετά από 200ms
Υπερφόρτωση παράκαμψης	Μακροπρόθεσμη λειτουργία Below125% 125%
Σύστημα
Αποδοτικότητα συστημάτων	Επάνω από 92% (γραμμή και τρόπος μπαταριών) 98% (ECO) τρόπος
Επίδειξη	Οθόνη αφής LCD+LED
EMC	Iec62040-2
	IEC61000-4-2 (ESD)
	IEC61000-4-3 (RS)
	IEC6100-4 (EFT)
	Iec6100-4-5 (κύμα)
Θόρυβος (1m)	50- 60dB
Αντίσταση μόνωσης	Επάνω από 2M (500VDC)
Ένταση μόνωσης	(εισαγωγή, παραγωγή στο PE) 2820Vdc, τρέχων χαμηλότερος διαρροής από 3.5mA, καμία ανάφλεξη πυρκαγιάς σε 1min
Προστασία κύματος	Καλύψτε την απαίτηση IEC60664-1class, υπομείνετε το κύμα 1.2/50us+8/20us υψηλότερου από 6KV/3KA
Κατηγορία IP	IP20
Διαμόρφωση μπαταριών
Εγκατάσταση (συνεχές ρεύμα)	+192/216/240Vdc, - 192/216/240Vdc
Τύπος μπαταριών	Ελεύθερο οξύ μολύβδου συντήρησης (μπαταρία πηκτωμάτων ή Νι-Cd)
Μακροπρόθεσμος	Μπαταρία για να είναι συνδεδεμένος εξωτερικός
Ενσωματωμένη μπαταρία	36pcs *7ah	36pcs *7ah	36pcs *9ah	72PCS*7ah	72pcs*9ah	*******
Σύνδεση	Σύνδεση κατώτατων καλωδίων στο μέτωπο
Φορτιστής	20% ικανότητα δύναμης (διευθετήσιμη)
Φυσικός
Διάσταση μονάδων (Μακροπρόθεσμος)	390*850*977MM (W*D*H)			500×717×1150 ΚΚ (W*D*H)		720×900×1450 ΚΚ (W*D*H)
Διάσταση μονάδων (Ενσωματωμένο batt.)	390*850*977MM (W*D*H)			500×717×1150 (W*D*H)		500×717×1550 (W*D*H)
Βάρος (κλ) (Μακροπρόθεσμος)	110/130	130/150	152/172	160/190	160/190	240/280	260/300
Βάρος (κλ) (Ενσωματωμένο Batt.)	182/202	202/222	216/236	331/361	367/397	240/280	260/300
	10kva και 15kva: ενσωματωμένο 36pcs 7ah 20kva: ενσωματωμένο 36pcs 9ah			(72pcs 7ah)	(72pcs 9ah)

Σημείωση: Για 110/120/127Vac, 10-40kva διαθέσιμο.
