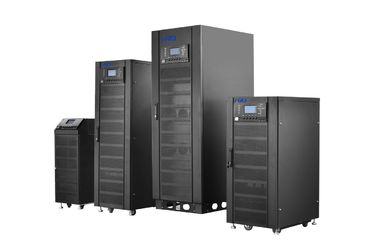

Η σειρά Powerwell max (Αμερική) 3PHASE Online HF UPS 10 - 40Kva, 208 - 120Vac, 220 - 127Vac
Εισαγωγή:Το Powerwell max (Αμερική) σειράς 3 φάσης 10-40kva είναι ένα υψηλού επιπέδου αδιάλειπτη παροχή ενέργειας,η οποία έχει υιοθετήσει κορυφαία παγκοσμίως ηλεκτρική και ηλεκτρονική τεχνολογία για την αύξηση των επιδόσεων και της εξαιρετικά υψηλής αξιοπιστίας ((MTBT>200Οι υψηλής ταχύτητας DSPs με πλήρη ψηφιακό έλεγχο εξασφαλίζουν πλήρως την υψηλότερη ποιότητα της τροφοδοσίας ενέργειας και της UPS με αξιοπιστία.0 συντελεστής ισχύος εισόδου και λιγότερο από 2% THDi οδηγούν σε αυτό το UPS πράσινη και εξοικονόμηση ενέργειαςΠροσφέρει επίσης σχεδιασμό ανθρωπισμού: πλήρης πρόσβαση στο μπροστινό μέρος της δυνατότητας εξυπηρέτησης, φιλική προς το χρήστη οθόνη αφής.
Τέλειες εφαρμογές:
Διαδικτυακός διακομιστής, κέντρο δεδομένων μεσαίας κλίμακας, δίκτυο μεσαίας κλίμακας / κέντρο υπολογιστών, τράπεζα και τίτλοι, ομάδα επιχειρηματικών διακομιστών, αυτοματισμός γραφείων μεσαίας κλίμακας, εξοπλισμός ακριβείας κλπ.
Χαρακτηριστικά: πλήρης ψηφιακή τεχνολογία ελέγχου
Πλήρως ψηφιακός έλεγχος με δύο DSP, όλα τα υποσυστήματα ελέγχονται ψηφιακά, συμπεριλαμβανομένου του ευθυγραμμιστή IGBT, του μετατροπέα, του φορτιστή, του εκφορτωτή.
Εξαιρετικές ηλεκτρικές ιδιότητες
Η πραγματική διαδικτυακή εντολή διπλής μετατροπής προσφέρει την ασφαλή και αποτελεσματική προστασία ισχύος για διάφορα φορτία, με ισχυρή ικανότητα φόρτωσης εξόδου.
Υψηλός συντελεστής ισχύος εισόδου, πράσινος και εξοικονόμησης ενέργειας
Το τέλος εισόδου με PFC και PF εισόδου ολόκληρης της UPS έως το 0.99,
Δύο πηγές εισόδου εναλλασσόμενου ρεύματος
Επιτρεπόμενη πηγή AC και παράκαμψη 2
Σημαντική προσαρμοστικότητα στο περιβάλλον
Ευρύ φάσμα τάσης εισόδου και συχνότητας, προσαρμογή σε όλα τα είδη κλιματικών συνθηκών
και γεωγραφικό περιβάλλον·
Πλήρη μέτρα προστασίας
Προστασία από υπερβολικές τάσεις, προστασία από βραχυκύκλωμα και άλλη προστασία για τη διασφάλιση της αξιοπιστίας του UPS·
Η IGBT και η SCR υιοθετούν την προηγμένη μονάδα ισχύος EUPEC.
Η υιοθέτηση προηγμένης τεχνολογίας (τεχνολογία οδήγησης IGBT, IGBT μαλακή διακοπή ρεύματος) βελτιώνει την αξιοπιστία και την ασφάλεια του μετατροπέα.
Παρόμοιο μοντελοποιημένο σχέδιο

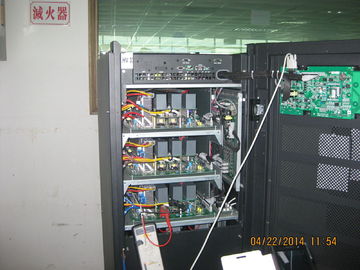

Κάθε κύρια επιφάνεια φάσης είναι σχεδιασμένα σαν ράφι για εύκολη συναρμολόγηση και συντήρηση
Ενσωματωμένη συσκευή μπαταρίας plug-in σχεδιασμός για εύκολη χρήση
Ευφυής διαχείριση μπαταρίας(ΑΜΠ)
Υιοθέτηση της έξυπνης διαχείρισης μπαταρίας:
Ευφυής φορτιστής:διαστήματα τριών σταδίων φόρτισης (( σταθερό ρεύμα, σταθερή τάση, φόρτιση με πλωτή κίνηση και κλείσιμο του φορτιστή, όταν η τάση της μπαταρίας μειωθεί σε χαμηλότερο επίπεδο,το φορτιστή επανεκκινά για να λειτουργήσει)
Ημερομηνία υποστήριξης που εμφανίζεται στην οθόνη LCD
Αντιστάθμιση θερμοκρασίας της μπαταρίας
Διαδικτυακή ανίχνευση της κατάστασης της μπαταρίας
Το μέγιστο ρεύμα φόρτισης της μπαταρίας μπορεί να ρυθμιστεί από τους τελικούς χρήστες σύμφωνα με τα χαρακτηριστικά της μπαταρίας, ώστε να αποφεύγεται οποιαδήποτε ζημιά που προκαλείται από το μεγάλο ρεύμα φόρτισης.
Περιοδική αυτοδοκιμασία της μπαταρίας, με την έγκαιρη ανίχνευση των προβλημάτων της μπαταρίας·
Με αντίστροφη σύνδεση της μπαταρίας, προστασία από υπερτάσεις / ρεύματα, για την προστασία της μπαταρίας.
Ψυχρή εκκίνηση και εναλλακτική λειτουργία
Ξεκινήστε απευθείας το UPS μέσω μπαταρίας ή ξεκινήστε το UPS μόνο μέσω Main.
Ανώτερες δυνατότητες παρακολούθησης δικτύου
Πύλη επικοινωνίας (RS232, κάρτα SNMP, RS485, στεγνή επαφή κλπ.)
Σχεδιασμός εύκολης συντήρησης
α) Υιοθετεί το πλήρες σχέδιο συντήρησης εμπρός, μειώνοντας τους περιορισμούς
στο χώρο εγκατάστασης και εξοικονόμηση χώρου του κέντρου υπολογιστών·
β) Μονωδική κατηγορία σχεδιασμού, βολική και εύκολη συντήρηση της τοποθεσίας·
γ) Με χειροκίνητη παράκαμψη συντήρησης,
δ) Αντικατάσταση μπαταρίας χωρίς διακοπή της λειτουργίας του UPS·
ε) Λειτουργία αναζήτησης ιστορικών αρχείων, γεγονότα έως 1.000 αντικείμενα·
Φιλικό περιβάλλον με μεγάλη οθόνη LCD
Μεγάλη οθόνη LCD και ένδειξη κατάστασης LED. Πλήρης εμφάνιση πληροφοριών του UPS.
Τεχνικές προδιαγραφές:
Εισαγωγή:Το PWMA II σειράς 3 φάσης 10-40kVA είναι χωρίς μετασχηματιστή υψηλής ποιότητας αδιάλειπτη παροχή ενέργειας,η οποία έχει υιοθετήσει την κορυφαία παγκοσμίως ηλεκτρική και ηλεκτρονική τεχνολογία για την αύξηση των επιδόσεων και της υψηλής αξιοπιστίας ((MTBF> 200Το γεγονός ότι ο συντελεστής ισχύος εισόδου είναι περίπου 1.0 και το THDi είναι μικρότερο από 4%, οδηγεί σε οικολογική και εξοικονόμηση ενέργειας.
Τέλειες εφαρμογές:
Διαδικτυακοί διακομιστές, συστήματα δικτύων μικρής και μεσαίας κλίμακας /, Τραπεζικές και Κεφαλαιαγορές, Ομάδα επιχειρηματικών διακομιστών, Εξοπλισμός ακριβείας, Ιατρική, Ενέργεια κλπ.
Χαρακτηριστικά: πλήρης ψηφιακή τεχνολογία ελέγχου
Πλήρως ψηφιακός έλεγχος με επεξεργαστή chip DSP, όλα τα υποσυστήματα ελέγχονται ψηφιακά, συμπεριλαμβανομένου του ευθυγραμμιστή IGBT, μετατροπέα, φορτιστή κλπ.
Εξαιρετικές ηλεκτρικές ιδιότητες
Η πραγματική διαδικτυακή εντολή διπλής μετατροπής προσφέρει την ασφαλή και αποτελεσματική προστασία ισχύος για διάφορα φορτία, με ισχυρή ικανότητα φόρτωσης εξόδου.
Υψηλός συντελεστής ισχύος εισόδου, πράσινος και εξοικονόμησης ενέργειας
Εισαγωγή PF άνω των 0,99 και απόδοση έως 96%·
Εξαγωγή PF 1.0 με τεχνολογία μετατροπέα 3 επιπέδων
Δυνατή ικανότητα φόρτωσης με υψηλή απόδοση έως 96%
Σημαντική προσαρμοστικότητα στο περιβάλλον
Ευρύ φάσμα τάσης εισόδου και συχνότητας, προσαρμογή σε όλα τα κλιματικά και γεωγραφικά περιβάλλοντα
Πλήρη μέτρα προστασίας
Η υιοθέτηση προηγμένης τεχνολογίας (Τεχνολογία οδήγησης IGBT, IGBT μαλακή διακοπή ρεύματος) βελτιώνει την αξιοπιστία και την ασφάλεια του μετατροπέα
Ευφυής διαχείριση μπαταρίας(ABM)
Υιοθέτηση της έξυπνης διαχείρισης μπαταρίας:
Ευφυής φορτιστής:διαστήματα τριών σταδίων φόρτισης (( σταθερό ρεύμα, σταθερή τάση, φόρτιση με πλωτή κίνηση και κλείσιμο του φορτιστή, όταν η τάση της μπαταρίας μειωθεί σε χαμηλότερο επίπεδο,το φορτιστή επανεκκινά για να λειτουργήσει)
Διαδικτυακή ανίχνευση της κατάστασης της μπαταρίας
Το μέγιστο ρεύμα φόρτισης της μπαταρίας μπορεί να ρυθμιστεί από τους τελικούς χρήστες σύμφωνα με τα χαρακτηριστικά της μπαταρίας, ώστε να αποφεύγεται οποιαδήποτε ζημιά που προκαλείται από το μεγάλο ρεύμα φόρτισης.
Περιοδική αυτοδοκιμασία της μπαταρίας, με την έγκαιρη ανίχνευση των προβλημάτων της μπαταρίας·
Ψυχρή εκκίνηση και κλιματισμός Ξεκινήστε λειτουργία
Ξεκινήστε απευθείας το UPS μέσω μπαταρίας ή ξεκινήστε το UPS μόνο μέσω Main.
Ανώτερες δυνατότητες παρακολούθησης δικτύου
Πύλη επικοινωνίας (RS232, USB κλπ.) για σύνδεση με υπολογιστή, κάρτα SNMP προαιρετική,
Φιλικό περιβάλλονΔείκτες LED με οθόνη αφής 7 ιντσών Παράλληλα έως 8 μονάδες
Τεχνική προδιαγραφή:
ΤεχνικήSΕπικαιροποίηση:
| Σχήμα |
PWMA3310II |
PWMA3315II |
PWA3320II |
PWMA3330II |
PWMA3340II |
| Κύρια εισροή |
| Ονομαστική τάση εισόδου |
200/208/220VAC (γραμμή-γραμμή),3 φάσεις + ουδέτερη + εδάφους |
| Καθορισμένη συχνότητα |
50/60Hz |
| Πεδίο τάσης εισόδου |
167~260Vac (Line-Line), πλήρες φορτίο·
125V~167Vac (Line-Line), το φορτίο μειώνεται γραμμικά ανάλογα με την τάση φάσης min |
| Πεδίο συχνότητας εισόδου |
40Hz ̇ 70Hz |
| Παράγοντας ισχύος εισόδου |
> 0.99 |
| Εισερχόμενο ρεύμα THDi |
< 3% (γραμμικό φορτίο), < 5% (μη γραμμικό φορτίο) |
| Εισαγωγή παράκαμψης |
| Διορισμένη τάση παράκαμψης |
200/208/220VAC (γραμμή-γραμμή) |
| Καθορισμένη συχνότητα |
50/60Hz |
| Περιορισμός τάσης παράκαμψης |
Επιλέξιμη, προεπιλεγμένη -20%+15%·
ανώτατο όριο: +10%, +15%, +20%, +25%·
Κάτω όριο: -10%, -15%, -20%, -30%, -40% |
| Περιοχή συχνότητας παράκαμψης |
Επιλέξιμη, ±1Hz, ±3Hz, ±5Hz |
| Υπερφόρτωση παράκαμψης |
125% Δραστηριότητα μακροχρόνιας διάρκειας· 125%~130% για 10 λεπτά·
130% έως 150% για 1 λεπτό· |
| Αποδόσεις |
| Ονομαστική τάση του μετατροπέα |
200/208/220VAC (γραμμή-γραμμή) |
| Καθορισμένη συχνότητα |
50/60Hz |
| Παράγοντας ισχύος εξόδου |
1 |
| Ακριβότητα τάσης |
± 1% ((0-100% γραμμικό φορτίο) |
| Προσωρινή αντίδραση |
< 5% για φορτίο βήματος (20% - 100% - 20%) |
| Προσωρινή ανάκαμψη |
< 30 ms για φορτίο σταδίου (20% - 100% - 20%). |
| Τετάρεια εξόδου THDu |
< 1% (γραμμικό φορτίο) < 5% (μη γραμμικό φορτίο)
σύμφωνα με την IEC/EN62040-3 |
| Υπερφόρτωση του μετατροπέα |
< 110%, 60 λεπτά, 110 έως 125%,10 λεπτά·
125% ~ 150%, 60s; > 150%, 200 ms |
| Ρυθμισμός συχνότητας |
50/60Hz±0,1% |
| Συγχρονισμένη περιοχή |
Διορθώσιμο, ±0,5Hz, ±5Hz, προεπιλεγμένο ±3Hz |
| Συγχρονισμένη ταχύτητα στροφής |
Ρυθμίσιμο, 0,5 Hz/S ̇ 3 Hz/s, προεπιλεγμένο 0,5 Hz/s |
| Η μπαταρία και το φορτιστή |
| Διορισμένη τάση μπαταρίας |
± 120VDC |
| Αριθμός χρόνου λειτουργίας της μπαταρίας |
2*20PCS 12V*7AH/9AH (εσωτερική μπαταρία) |
4*20PCS 12V*7AH/9AH (εσωτερική μπαταρία) |
| 20 PCS ανά χορδή, εξωτερική μπαταρία |
| Δύναμη φορτιστή |
Max=20% ισχύος συστήματος |
| Αποτελεσματικότητα |
| Κανονική λειτουργία |
94% μέγιστο |
| Λειτουργία μπαταρίας |
93% μέγιστο |
| Σύστημα |
| Εμφάνιση |
7 ιντσών οθόνη αφής |
| Διασύνδεση |
Πρότυπο: USB, RS232, RS485
Επιλογή: SNMP, στεγνή επαφή, παράλληλο κιτ, παγωμένη εκκίνηση μπαταρίας
|
| Περιβαλλοντική |
| Θερμοκρασία λειτουργίας |
0 °C 40 °C |
| Θέρμανση αποθήκευσης |
-40 ∼ 70 °C |
| Σχετική υγρασία |
0,95% (μη συμπυκνωτικό) |
| Θόρυβος (1 μέτρο) |
58 dB @ 100% φορτίο, 52 dB @ 45% φορτίο |
70 dB @ 100% φορτίο, 62 dB @ 45% φορτίο |
| Φυσικά δεδομένα |
Διάσταση
(W*D*H,mm) |
Εσωτερική νυχτερίδα |
250*830*710 |
350*825*1200 |
| Εξωτερική νυχτερίδα |
250*530*660 |
250*785*650 |
| Βάρος ((Kg) |
Εσωτερική νυχτερίδα |
150 |
290 |
| Εξωτερική νυχτερίδα |
45 |
54 |
67 |
73 |
Σημείωση:Οποιαδήποτε προδιαγραφή υπόκειται σε αλλαγή χωρίς προειδοποίηση.
Σημείωση:Οποιαδήποτε αλλαγή μπορεί να γίνει χωρίς περαιτέρω ειδοποίηση.
Σημείωση:Οποιαδήποτε προδιαγραφή υπόκειται σε αλλαγή χωρίς προειδοποίηση.
