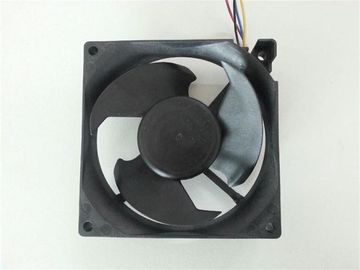

ΣΥΝΕΧΗΣ αβούρτσιστος ανεμιστήρας 92mm/12V 24V 48V ΣΥΝΕΧΗΣ αδιάβροχος αξονικός ανεμιστήρας/ανεμιστήρας ΣΥΝΕΧΟΥΣ βιομηχανικός εξαερισμού 92*92*32mm
Οι αδιάβροχοι και explosionproof ΣΥΝΕΧΕΙΣ αξονικοί ανεμιστήρες 92mm, η χαμηλού θορύβου και μακράς διαρκείας προσδοκία, χρησιμοποιούνται ευρέως στην τεχνολογία πληροφοριών υπολογιστών, τις επικοινωνίες δικτύων, καθώς επίσης και τον εξοπλισμό βιομηχανικής παραγωγής, το ιατρικό εξοπλισμό, τις εγχώριες συσκευές, κ.λπ.
Περιγραφή:
● Αδιάβροχη αξονική συνεχής μηχανή, αβούρτσιστος ΣΥΝΕΧΗΣ ανεμιστήρας, αξονικός ΣΥΝΕΧΗΣ ανεμιστήρας, ανεμιστήρας ΣΥΝΕΧΩΝ μηχανών, φτηνός ανεμιστήρας, φορητός ανεμιστήρας, ανεμιστήρας ΚΜΕ, ανεμιστήρας περίπτωσης υπολογιστών, ανεμιστήρας PWM, ανεμιστήρας FG,
● Υψηλή ταχύτητα, μέση ταχύτητα, αργόστροφη
● Πλαστικό πλαίσιο ή Die-Cast στροφείο πλαισίων αργιλίου πλαστικού και
● 3 λεπίδες
12V ΣΥΝΕΧΈΣ ● 24V συνεχές ρεύμα ή 48V συνεχές ρεύμα
● Ρουλεμάν ένσφαιρου τριβέα ή μανικιών ή υδραυλικό ρουλεμάν
● Καλώδιο τερματικών ή μολύβδου
● Η αδιάβροχη explosionproof ή υψηλή απόδειξη είναι μπορεί να ικανοποιήσει.
Σημαντική σημείωση:
Εκτιμημένο ρεύμα: Το εκτιμημένο ρεύμα θα μετρηθεί μετά από 3 λεπτά της περιστροφής continuos στην εκτιμημένη τάση.
Εκτιμημένη ταχύτητα: Η εκτιμημένη ταχύτητα θα μετρηθεί μετά από 3 λεπτά της περιστροφής continuos στην εκτιμημένη τάση
Τάση έναρξης: Η τάση που είναι σε θέση να αρχίσει τον ανεμιστήρα για να λειτουργεί με ξαφνικά να μεταστρέψει «»
Μειωμένος πρότυπα δοκιμής: Ρίξτε ένα ελάχιστο κιβώτιο συσκευασίας σε ένα ύψος 30 εκατ. για την κάθετη ελεύθερη μειωμένος κίνηση στην επιφάνεια του ξύλινου πιάτου 10 εκατ. Μετά από τη δοκιμή, συνδέστε τον ανεμιστήρα με τη δύναμη, ο ανεμιστήρας ακόμα σε κανονική λειτουργία.
Προδιαγραφές:
Α: ΗΛΕΚΤΡΙΚΟΣ
Ο τυποποιημένος λειτουργών όρος είναι 25℃, 65%RH περιβαλλοντικό, με την επιφύλαξη τυχόν διφορετικής ρύθμισης.
|
|
Στοιχείο
|
Προδιαγραφή
|
Όρος δοκιμής
|
|
1
|
Εκτιμημένη τάση
|
12V ±10%
|
Παροχή ΣΥΝΕΧΟΥΣ ηλεκτρικού ρεύματος
|
|
2
|

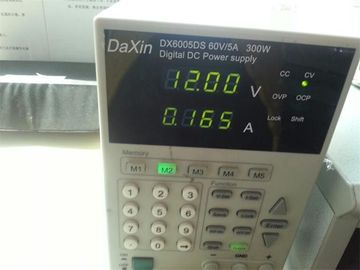

Εκτιμημένο ρεύμα
|
0.18Amp (χαρακτηριστικό) ±10%
|
Παροχή ΣΥΝΕΧΟΥΣ ηλεκτρικού ρεύματος στην εκτιμημένη τάση
|
|
4
|
Εκτιμημένη δύναμη
|
2.16W
|
Στην εκτιμημένη τάση.
|
|
5
|
Αρχική τάση
|
6V (μέγιστο)
|
Παροχή ΣΥΝΕΧΟΥΣ ηλεκτρικού ρεύματος
|
|
7
|

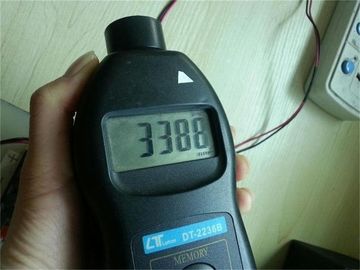

Ταχύτητα
|
3350RPM ±10%
|
Μετρημένος σε 5 λεπτά
μετά από να αρχίσει κάτω από 25±5℃, 65±5%RH περιβαλλοντικό
|
|
8
|
Ακουστικός θόρυβος
|
34 DB
|
Μετρημένος με τη χαρακτηριστική ταχύτητα με ένα ακουστικό μικρόφωνο 1 μέτρο μακρυά από την εισαγωγή ανεμιστήρων σε μια αίθουσα δοκιμής με το επίπεδο παρασιτικού θόρυβου κατωτέρω 18dB (Α)
|
|
9
|
Στατική πίεση
|
0.19 H2O
|
Αναφερθείτε στο ΣΤΟΙΧΕΙΟ 9 ΔΙΑΓΡΑΜΜΑΤΩΝ ΑΠΟΔΟΣΗΣ σε μηά ροή αέρος.
|
|
10
|
Ροή αέρα
|
44.0CFM
|
Αναφερθείτε στο ΣΤΟΙΧΕΙΟ 9 ΔΙΑΓΡΑΜΜΑΤΩΝ ΑΠΟΔΟΣΗΣ σε μηά στατική πίεση.
|
|
11
|
Κατεύθυνση της περιστροφής
|
Αντίθετος-αντίθετος προς την φορά των δεικτών του ρολογιού
|
Παροχή ΣΥΝΕΧΟΥΣ ηλεκτρικού ρεύματος, που αντιμετωπίζεται από το στροφείο.
|
|
12
|
Αδιάβροχος βαθμός
|
IP55
|
|
Β. ΥΛΙΚΟ
Στροφείο
|
PBT
|
Πλαίσιο
|
PBT
|
Μασούρι
|
PBT UL94-V0
|
|
Καλώδιο μολύβδου
|
+: Κόκκινο RD: Κίτρινος
–: Μπλε
|
24
UL 1007 AWG26
28
|
| |
|
|
C.MECHANICAL
|
Διαστάσεις
|
Λ * W * Χ =92*92*32MM
|
|
Βάρος
|
130 γραμμάρια
|
|
Τυποποιημένη λειτουργούσα σειρά θερμοκρασίας
|
-40 ℃ ~ 70 ℃
|
|
Τυποποιημένη θερμοκρασία αποθήκευσης
|
-40 ℃ ~ 70 ℃
|
|
Φέρον σύστημα
|
Ένσφαιρος τριβέας (NMB)
|
D.EXPECTED ΚΎΚΛΟΣ ΖΩΉΣ (MTBF)
Σε έναν τυποποιημένο λειτουργούντα όρο -40~10℃, 65%RH περιβαλλοντικό
Ένσφαιρος τριβέας: 80000 ώρες, συνεχής λειτουργία κάτω από -40~10℃ 65%RH
Ε. ΑΞΙΟΠΙΣΤΙΑ
|
|
Στοιχείο
|
Προδιαγραφή
|
Όρος δοκιμής
|
|
1
|
Κλειδωμένη δοκιμή στροφέων
|
Πυρίμαχος και ζημία ελεύθεροι
|
Στροφέας που κλειδώνεται για 72 ώρες με την εκτιμημένη τάση
|
|
2
|
Αντίστροφη προστασία δοκιμής τάσης
|
Ναι
|
Αντιστροφή με την εκτιμημένη τάση
|
|
3
|
Δοκιμή ισορροπίας
|
Καμία προεξοχή πέρα από τον κύκλο μέσα σε 10 δευτερόλεπτα
|
Τα τρεξίματα ανεμιστήρων σε έναν κύκλο, που ξελεπιάζεται κοντά
ακτίνα ανεμιστήρων συν 10mm
|
|
4
|
Δοκιμή πτώσης
|
Όλα τα διευκρινισμένα χαρακτηριστικά παραμένουν αμετάβλητα
|
Πτώση D.U.T. (Η τυποποιημένη συσκευασία) από τη μηχανή δοκιμής κατά 76cm κατωτέρω. Μεμονωμένος γωνία,
|
|
5
|
Δοκιμή δόνησης
|
Όλα τα διευκρινισμένα χαρακτηριστικά παραμένουν αμετάβλητα
|
Περιβαλλοντικά temp.: - 40~10 ºC με την εκτιμημένη τάση
Εύρος: 0.4-2.5 χιλ.
Επιτάχυνση: 14.7 S/m2
Συχνότητα: 10HZ-60HZ
Σκουπίζοντας περίοδος: 1 λ.
10HZ-60HZ: 30 δευτερόλεπτα
60HZ-10HZ: 30 δευτερόλεπτα
Σύνολο: 10 κύκλοι
|
|
6
|
Υψηλός - ανακύκλωση χαμηλής θερμοκρασίας
|
Όλα τα διευκρινισμένα χαρακτηριστικά παραμένουν αμετάβλητα
|
20 λεπτά γυρίζουν το ποσοστό +10ºC (1 ωρ.)
, – 40 ºC (1 ωρ.)
Σύνολο: 36 κύκλοι με την εκτιμημένη τάση
|
|
7
|
Χαμηλής θερμοκρασίας. Αποθήκευση
|
Όλα τα διευκρινισμένα χαρακτηριστικά παραμένουν αμετάβλητα
|
Δοκιμασμένος υπό τον τυποποιημένο όρο μετά από 500, αποθήκευση -40 ºC, χωρίς παροχή ηλεκτρικού ρεύματος.
|
|
8
|
Υψηλής θερμοκρασίας. Αποθήκευση
|
Όλα τα διευκρινισμένα χαρακτηριστικά παραμένουν αμετάβλητα
|
Δοκιμασμένος υπό τον τυποποιημένο όρο μετά από 500, αποθήκευση 80 ºC, χωρίς παροχή ηλεκτρικού ρεύματος.
|
|
9
|
Διηλεκτρική δύναμη
|
Ανώτατο 1mA του ρεύματος διαρροής
|
Εισαγωγή 500V (εναλλασσόμενο ρεύμα) για 1 SEC
μεταξύ του μολύβδου (+/-) και της κατοικίας
|
Φ: ΔΙΑΓΡΑΜΜΑ ΣΥΝΕΛΕΥΣΕΩΝ
ΣΗΜΕΙΩΣΗ:
1. ΚΑΛΩΔΙΟ UL 1007 AWG#26 ΜΟΛΥΒΔΟΥ
ΚΟΚΚΙΝΟ ΚΑΛΩΔΙΟ - (+)
ΜΑΥΡΟ ΚΑΛΩΔΙΟ - (—)
ΜΠΛΕ ΚΑΛΩΔΙΟ - (F00)
ΚΙΤΡΙΝΟ ΚΑΛΩΔΙΟ - (PWM)
2. Μήκος καλωδίων: 300mm+/-10MM
