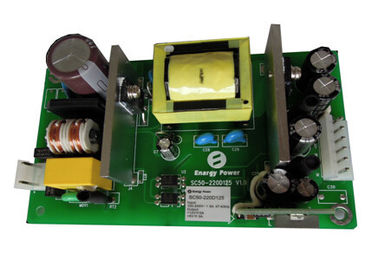

Ρεύμα-συνεχές ρεύμα παραγωγή 12V5V SC50-220D125 παροχών ηλεκτρικού ρεύματος 50W
Κύρια χαρακτηριστικά
Σειρά εισαγωγής εναλλασσόμενου ρεύματος: 90~264Vac
Διπλά αποτελέσματα: 12V/3.0A, 5V/3.0A
Υψηλή αποδοτικότητα: 85%
Κανονισμός γραμμών: ≤±2%
Κανονισμός φορτίων: ≤±2%
προστασία βραχυκυκλώματος
Παραγωγή πέρα από την τρέχουσα προστασία
Παραγωγή πέρα από την προστασία τάσης
Φυσικός δροσερός
RoHS υποχωρητικό
Φλόγα-flame-retarded UL94V-0 εκτίμηση
Επισκόπηση προϊόντων
Αυτή η προηγμένη επεξεργασία δύναμης μετατροπέων ρεύμα-συνεχές ρεύμα χρήση, έλεγχος και τεχνολογίες συσκευασίας για να παρέχει την απόδοση, την ευελιξία, την αξιοπιστία και την αποτελεσματικότητα δαπανών ενός ώριμου τμήματος δύναμης. Η μετατροπή υψηλής συχνότητας παρέχει στην πυκνότητα υψηλής δύναμης τη χαμηλού θορύβου και υψηλή αποδοτικότητα.
Ηλεκτρικά χαρακτηριστικά
Χαρακτηριστικά εισαγωγής
|
Παράμετρος
|
Λ.
|
Τύπος
|
Max
|
Μονάδες
|
Σημειώσεις
|
|
Εκτιμημένη τάση εισαγωγής
|
100
|
220
|
240
|
Vac
|
|
|
Σειρά τάσης εισαγωγής εναλλασσόμενου ρεύματος
|
90
|
|
264
|
Vac
|
|
|
Εκτιμημένη συχνότητα εισαγωγής εναλλασσόμενου ρεύματος
|
|
50/60
|
|
Hz
|
|
|
Φάσμα συχνότητας εισαγωγής εναλλασσόμενου ρεύματος
|
47
|
|
63
|
Hz
|
|
|
Μέγιστο ρεύμα εισαγωγής
|
|
|
1.5
|
Α
|
Ελάχιστη τάση εισαγωγής, πλήρες φορτίο
|
|
Ρεύμα εισροής εισαγωγής
|
|
|
60
|
Α
|
240Vac, 25℃, πρώτη έναρξη
|
|
Αποδοτικότητα
|
85
|
|
|
%
|
220Vac, πλήρες φορτίο
|
Χαρακτηριστικά παραγωγής
|
Παράμετρος
|
Λ.
|
Τύπος
|
Max
|
Μονάδες
|
Σημειώσεις
|
|
Σειρά τάσης παραγωγής
|
5V
|
4.90
|
5.00
|
5.10
|
Vdc
|
|
|
12V
|
11.76
|
12.00
|
12.24
|
Vdc
|
|
|
Σειρά ρευμάτων παραγωγής
|
5V
|
0
|
|
3.0
|
Α
|
|
|
12V
|
0
|
|
3.0
|
Α
|
|
|
Κανονισμός γραμμών
|
|
|
±2
|
%
|
|
|
Κανονισμός φορτίων
|
|
|
±2
|
%
|
|
|
Κυματισμός & θόρυβος
|
5V
|
|
|
100
|
MV
|
Εκτιμημένη εισαγωγή, πλήρες φορτίο, εύρος ζώνης 20 MHZ
|
|
12V
|
|
|
150
|
MV
|
Εκτιμημένη εισαγωγή, πλήρες φορτίο, εύρος ζώνης 20 MHZ
|
|
Δυναμική απάντηση
|
Απόκλιση
|
|
|
±5
|
%
|
25% 50% 25% Iout ανώτατο, 50% 75% 50% Iout ανώτατο, 0.1A/us
|
|
Εγκαθιστώντας χρόνος
|
|
|
400
|
εμείς
|
Σε μέσα 1% Vout nom.
|
|
Διεγερτικός χρόνος ανόδου
|
|
|
50
|
κα
|
Πλήρες φορτίο, 10%~90% Vout
|
|
Η τάση παραγωγής υπερανυψώνει
|
|
|
±5
|
%
|
|
|
Ικανότητα παραγωγής
|
|
|
2200
|
μF
|
|
Χαρακτηριστικά προστασίας
|
Παράμετρος
|
Λ.
|
Τύπος
|
Max
|
Μονάδες
|
Σημειώσεις
|
|
Παραγωγή πέρα από την προστασία τάσης
|
13
|
|
16
|
Vdc
|
Σύρτης μακριά
|
|
Παραγωγή πέρα από την προστασία φορτίων
|
5.0
|
|
7.0
|
Α
|
Λόξιγκας
|
|
Προστασία βραχυκυκλώματος
|
|
|
10
|
mΩ
|
Λόξιγκας
|
Γενικά χαρακτηριστικά
|
Παράμετρος
|
Λ.
|
Τύπος
|
Max
|
Μονάδες
|
Σημειώσεις
|
|
MTBF
|
250
|
|
|
KHrs
|
Εκτιμημένη εισαγωγή, πλήρες φορτίο, 25℃
|
|
Βάρος
|
|
|
180
|
γ
|
|
Περιβαλλοντικά χαρακτηριστικά
|
Παράμετρος
|
Λ.
|
Τύπος
|
Max
|
Μονάδες
|
Σημειώσεις
|
|
Λειτουργούσα θερμοκρασία
|
0
|
|
+70
|
℃
|
|
|
Θερμοκρασία αποθήκευσης
|
-20
|
|
+85
|
℃
|
|
|
Σχετική υγρασία
|
20
|
|
90
|
%RH
|
|
|
Υγρασία αποθήκευσης
|
10
|
|
95
|
%RH
|
|
|
Ύψος
|
|
|
3000
|
μ
|
|
Χαρακτηριστικά ασφάλειας
|
Παράμετρος
|
Λ.
|
Τύπος
|
Max
|
Μονάδες
|
Σημειώσεις
|
|
Τάση απομόνωσης
|
Εισαγωγή στην παραγωγή
|
4000
|
|
|
Vac
|
10mA/1min, καμία να σχηματίσει τόξο και διακοπή
|
|
Εισαγωγή στο έδαφος
|
1500
|
|
|
Vac
|
|
Παραγωγή στο έδαφος
|
500
|
|
|
Vac
|
10mA/1min, καμία να σχηματίσει τόξο και διακοπή
|
|
Αντίσταση απομόνωσης
|
Εισαγωγή στην παραγωγή
|
10
|
|
|
MΩ
|
500Vdc/1min, κανονική ατμοσφαιρική πίεση, υγρασία 90%
|
Χαρακτηριστικά EMC
|
Στοιχείο
|
Πρότυπα
|
Όροι
|
Σημειώσεις
|
|
CE
|
EN55011
Iec60601-1-2
|
Κατηγορία Ψ
|
Δοκιμή συστημάτων περασμάτων
|
|
ΕΠΑΝ
|
EN55011
Iec60601-1-2
|
Κατηγορία Ψ
|
Δοκιμή συστημάτων περασμάτων
|
|
Αρμονικός
|
En61000-3-2
|
Απαιτήσεις εξοπλισμών κατηγορίας Α
|
Κριτήριο Β
|
|
Διακυμάνσεις και τρεμούλιασμα τάσης
|
En61000-3
|
Απαιτήσεις εξοπλισμών κατηγορίας Α
|
Κριτήριο Β
|
|
Κύμα
|
En61000-4-5
|
Διαφορικός τρόπος ±1KV, κοινό mode±2KV
|
Κριτήριο Β
|
|
ΕΜΒΥΘΙΣΗ
|
En61000-4-11
EN55024
|
Εμβύθιση τάσης 0%Ut, 10ms
|
Κριτήριο Β, δοκιμή στη φάση 0, 90, 180 και 270
|
|
|
|
Εμβύθιση τάσης σε 40%Ut, 20ms
|
|
Εμβύθιση τάσης σε 70%Ut, 50ms
|
|
ESD
|
Απαλλαγή αέρα
|
En61000-4-2
|
±8KV
|
Κριτήριο Β
|
|
Απαλλαγή επαφών
|
En61000-4-2
|
±4KV
|
Κριτήριο Β
|
Σημειώσεις:
Κριτήριο Α: Κανονική απόδοση κατά τη διάρκεια και μετά από της δοκιμής.
Κριτήριο Β: Η χαμηλής τάσης προστασία ή η αναστοιχειοθέτηση δεν επιτρέπεται. Η προσωρινή διακύμανση τάσης παραγωγής παύει αφότου παύουν οι διαταραχές, και από τις οποίες το EUT ανακτεί την κανονική απόδοσή του αυτόματα. Κατά τη διάρκεια της δοκιμής συστημάτων, η διακύμανση ή η αναστοιχειοθέτηση τάσης παραγωγής δεν επιτρέπεται επίσης.
Κριτήριο Γ: Η προσωρινή απώλεια παραγωγής επιτρέπεται, αλλά το υλικό δεν μπορεί να βλαφθεί. Το EUT ανακτεί την κανονική απόδοσή του αυτόματα ή την επέμβαση χειριστών.
Κριτήριο Ρ: Η απώλεια παραγωγής που δεν είναι ανακτήσιμη επιτρέπεται. Το αρχικό προστατευτικό συστατικό (θρυαλλίδα) μπορεί να βλαφθεί. Το EUT ανακτεί την κανονική απόδοσή του μετά από αντικαθιστά το χαλασμένο συστατικό.
Φυσικές πληροφορίες
Μηχανική περίληψη
Length×width×heigth: 127.0×76.0×37.0 (χιλ.), 5×2.99×1.46 (μέσα),
Προσδιορισμοί συνδετήρων
|
Στοιχείο
|
Αριθ.
|
Λειτουργία
|
|
J1
|
1
|
Εισαγωγή Λ
|
|
2
|
NC
|
|
3
|
Εισαγωγή Ν
|
|
J3
|
1
|
12V vout+
|
|
2
|
5V vout+
|
|
3
|
5V vout+
|
|
4
|
Vout-
|
|
5
|
Vout-
|
|
6
|
NC
|
Σημειώσεις:
Καμπύλη Derating της ενότητας όταν περιβαλλοντική θερμοκρασία άνω των 50℃
