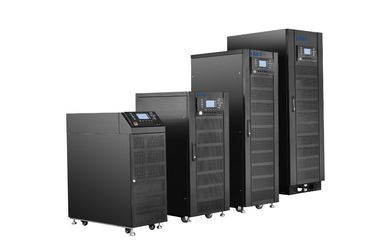

Η σειρά POWERWELL Online HF UPS 3/3phase 10-30kVA, 208/220Vac, γραμμή προς γραμμή
(10-80kva, 200/208/220Vac 3-3 φάση, διαθέσιμο χωρίς μετασχηματιστή)
Η σειρά Powerwell 3 φάσεων UPS είναι μια υψηλού επιπέδου αδιάλειπτη παροχή ενέργειας,που έχει υιοθετήσει κορυφαία παγκοσμίως ηλεκτρική και ηλεκτρονική τεχνολογία για την αύξηση των επιδόσεων και της εξαιρετικά υψηλής αξιοπιστίας ((MTBT>200Οι υψηλής ταχύτητας DSPs 3nos με ολοκληρωμένο ψηφιακό έλεγχο εξασφαλίζουν πλήρως την υψηλότερη ποιότητα τροφοδοσίας ενέργειας και την αξιοπιστία του UPS.0 συντελεστής ισχύος εισόδου και λιγότερο από 2% THDi οδηγούν σε αυτό το UPS πράσινο και εξοικονόμηση ενέργειαςΠροσφέρει επίσης σχεδιασμό ανθρωπισμού: πλήρης πρόσβαση στο μπροστινό μέρος της δυνατότητας εξυπηρέτησης, φιλική προς το χρήστη οθόνη αφής.
Τέλειες εφαρμογές:
Υπηρεσία Διαδικτύου, Μέσα Κέντρο Δεδομένων, Μέσα κλίμακα δίκτυο συστήματος / υπολογιστικού κέντρου, τράπεζα και τίτλοι, ομάδα επιχειρηματικών διακομιστών, Μέση κλίμακα αυτοματοποίηση γραφείων, εξοπλισμός ακριβείας, κλπ.
Χαρακτηριστικά: πλήρης ψηφιακή τεχνολογία ελέγχου
Πλήρως ψηφιακός έλεγχος με δύο DSP, όλα τα υποσυστήματα ελέγχονται ψηφιακά, συμπεριλαμβανομένου του ευθυγραμμιστή IGBT, του μετατροπέα, του φορτιστή, του εκφορτωτή.
Εξαιρετικές ηλεκτρικές ιδιότητες
Η πραγματική διπλή μετατροπή σε απευθείας σύνδεση προσφέρει την ασφαλή και αποτελεσματική προστασία ισχύος για διάφορα φορτία, με ισχυρή ικανότητα φόρτωσης εξόδου
Υψηλός συντελεστής ισχύος εισόδου, πράσινος και εξοικονόμησης ενέργειας
Εισφορά με PFC και εισροή PF ολόκληρης της UPS έως το 0.99, THDi λιγότερο από 2%
Δύο πηγές εισόδου εναλλασσόμενου ρεύματος
Υποστηρίξιμη πηγή εναλλασσόμενου ρεύματος και παράκαμψη χωριστής εισόδου εναλλασσόμενου ρεύματος
Σημαντική προσαρμοστικότητα στο περιβάλλον
Ευρύ φάσμα τάσης εισόδου και συχνότητας, προσαρμογή σε όλα τα είδη δικτύων ηλεκτρικής ενέργειας και σχεδόν σε κάθε είδος γεννήτριας
Πλήρη μέτρα προστασίας
Προστασία από υπερβολικές τάσεις, προστασία από βραχυκυκλώματα και άλλη προστασία για τη διασφάλιση της αξιοπιστίας του συστήματος UPS·
Η IGBT και η SCR υιοθετούν την προηγμένη μονάδα ισχύος EUPEC.
Η υιοθέτηση προηγμένης τεχνολογίας (τεχνολογία οδήγησης IGBT, IGBT μαλακή διακοπή ρεύματος, προστασία VCE) βελτιώνει σημαντικά την αξιοπιστία και την ασφάλεια του μετατροπέα.
Παρόμοιο μοντελοποιημένο σχέδιο
Κάθε κύρια επιφάνεια φάσης είναι σχεδιασμένα σαν ράφι για εύκολη συναρμολόγηση και συντήρηση
Ενσωματωμένη συσκευή μπαταρίας plug-in σχεδιασμός για εύκολη χρήση
Ευφυής διαχείριση μπαταρίας(ΑΜΠ)
υιοθετώντας την έξυπνη διαχείριση της μπαταρίας, επεκτείνοντας σημαντικά τη διάρκεια ζωής της μπαταρίας·
Διανοητική διαδικασία φόρτισης τριών σταδίων με διαστήματα ((σταθερό ρεύμα, σταθερή τάση, φόρτιση με επιπλέωση και κλείσιμο του φορτιστή, όταν η τάση της μπαταρίας μειώνεται σε χαμηλότερο επίπεδο, ο φορτιστής επανεκκινείται για να λειτουργήσει) ·
Αυτόματη αντιστάθμιση θερμοκρασίας (~ 0,11% ανά °C), για να παρατείνει σημαντικά τη διάρκεια ζωής της μπαταρίας κατά 30% και να ελαχιστοποιεί τις εργασίες συντήρησης.
Διαδικτυακή ανίχνευση κατάστασης μπαταρίας
Το μέγιστο ρεύμα φόρτισης της μπαταρίας μπορεί να ρυθμιστεί από τους τελικούς χρήστες σύμφωνα με τα χαρακτηριστικά της μπαταρίας, για να αποφευχθεί οποιαδήποτε ζημιά που προκαλείται από το μεγάλο ρεύμα φόρτισης.
Ημερομηνία υποστήριξης που εμφανίζεται στην οθόνη LCD
Περιοδική αυτοδοκιμασία της μπαταρίας, έγκαιρη ανίχνευση προβλημάτων με την μπαταρία
Με αντίστροφη σύνδεση μπαταρίας, προστασία από υπερτάσεις / ρεύματα, για την προστασία της μπαταρίας
Ψυχρή εκκίνηση και εναλλακτική λειτουργία
Ξεκινήστε απευθείας το UPS μέσω μπαταρίας ή ξεκινήστε το UPS μόνο μέσω Main.
Ανώτερες δυνατότητες παρακολούθησης δικτύου
Πύλη επικοινωνίας (RS232, RS485, στεγνή επαφή κλπ.) για σύνδεση με υπολογιστή, κάρτα SNMP προαιρετική,
Σχεδιασμός εύκολης συντήρησης (MMTM)<0.5h)
α) υιοθετεί το πλήρες σχεδιασμό συντήρησης εμπρός, μειώνοντας τους περιορισμούς στον χώρο εγκατάστασης και εξοικονομώντας τον χώρο του κέντρου υπολογιστών
β) Τάξη διαμόρφωσης μεμονωμένης μορφής, βολική και εύκολη συντήρηση της εγκατάστασης
γ) Με χειροκίνητη παράκαμψη συντήρησης
δ) Αντικατάσταση μπαταρίας χωρίς διακοπή της λειτουργίας του UPS
ε) Ιστορικά αρχεία ταξινομημένα με λειτουργία αναζήτησης, γεγονότα έως 1.000 στοιχεία
Προηγμένη παράλληλη τεχνολογία:
Με ψηφιακή τεχνολογία ελέγχου για τον έλεγχο ρεύματος κύκλου, παράλληλο σύστημα με πολύ υψηλή αξιοπιστία και έως 6 μονάδες και κοινή μπαταρία.
Φιλικό περιβάλλον με μεγάλη οθόνη LCD
Τεχνικές προδιαγραφές:
| Σχήμα |
PWA3310XL |
PWA3310XS |
PWA3320XL |
PWA3320XS |
PWA3330XL |
PWA3330XS |
| Κύρια εισροή |
| Ονομαστική τάση εισόδου |
208/220VAC (γραμμή-γραμμή),3 φάσεις + ουδέτερη + εδάφους |
| Καθορισμένη συχνότητα |
50/60Hz |
| Πεδίο τάσης εισόδου |
187~260Vac (Line-Line), πλήρες φορτίο·
125V~187Vac (Line-Line), το φορτίο μειώνεται γραμμικά σύμφωνα με την τάση φάσης min |
167~260Vac (Line-Line), πλήρες φορτίο·
125V~167Vac (Line-Line), το φορτίο μειώνεται γραμμικά σύμφωνα με την τάση φάσης min |
| Πεδίο συχνότητας εισόδου |
40Hz ̇ 70Hz |
| Παράγοντας ισχύος εισόδου |
> 0.99 |
| Εισερχόμενο ρεύμα THDi |
< 5% (γραμμικό φορτίο) |
< 4% (γραμμικό φορτίο) |
| Εισαγωγή παράκαμψης |
| Διορισμένη τάση παράκαμψης |
208/220VAC (γραμμή-γραμμή) |
| Καθορισμένη συχνότητα |
50/60Hz |
| Περιορισμός τάσης παράκαμψης |
Επιλέξιμη, προεπιλεγμένη -20%+15%·
ανώτατο όριο: +10%, +15%, +20%, +25%·
Κάτω όριο: -10%, -15%, -20%, -30%, -40% |
| Περιοχή συχνότητας παράκαμψης |
Επιλέξιμη, ±1Hz, ±3Hz, ±5Hz |
| Υπερφόρτωση παράκαμψης |
125% Διαρκής λειτουργία.
125% έως 130% για 10 λεπτά·
130% έως 150% για 1 λεπτό· |
110% Λειτουργία μακροχρόνια.
110% έως 125% για 1 λεπτό·
125% έως 150% για 30 ετών· |
| Αποδόσεις |
| Ονομαστική τάση του μετατροπέα |
208/220VAC (γραμμή-γραμμή) |
| Καθορισμένη συχνότητα |
50/60Hz |
| Παράγοντας ισχύος εξόδου |
1 |
0.9 |
| Ακριβότητα τάσης |
±1,5% ((0-100% γραμμικό φορτίο) |
| Προσωρινή αντίδραση |
< 5% για φορτίο βήματος (20% - 100% - 20%) |
| Προσωρινή ανάκαμψη |
< 30 ms για φορτίο σταδίου (20% - 100% - 20%). |
| Τετάρεια εξόδου THDu |
< 1,5% (γραμμικό φορτίο) ·
< 5% (μη γραμμικό φορτίο)
σύμφωνα με την IEC/EN62040-3 |
| Υπερφόρτωση του μετατροπέα |
< 110%, 10 λεπτά·
110% ~ 125%,1min·
125% έως 150%, 30s·
> 150%, 200 ms |
< 110%, 60 λεπτά·
110% ~ 125%,10 λεπτά.
125% ~ 150%, 1 λεπτό· |
| Ρυθμισμός συχνότητας |
50/60Hz±0,1% |
| Συγχρονισμένη περιοχή |
Διορθώσιμο, ±0,5Hz, ±5Hz, προεπιλεγμένο ±3Hz |
| Συγχρονισμένη ταχύτητα στροφής |
Ρυθμίσιμο, 0,5 Hz/S ̇ 3 Hz/s, προεπιλεγμένο 0,5 Hz/s |
| Η μπαταρία και το φορτιστή |
| Διορισμένη τάση μπαταρίας |
± 120VDC |
| Δύναμη φορτιστή |
Max=20% ισχύος συστήματος |
| Αποτελεσματικότητα |
| Κανονική λειτουργία |
93% μέγιστο |
94% μέγιστο |
| Λειτουργία μπαταρίας |
920,5% μέγιστο |
93% μέγιστο |
| Σύστημα |
| Εμφάνιση |
LED + LCD |
| Διασύνδεση |
Πρότυπο: RS232, RS485
Επιλογή: SNMP, στεγνή επαφή, παράλληλο κιτ, παγωμένη εκκίνηση μπαταρίας |
| Περιβαλλοντική |
| Θερμοκρασία λειτουργίας |
0 °C 40 °C |
| Θέρμανση αποθήκευσης |
-40 ∼ 70 °C |
| Σχετική υγρασία |
0,95% (μη συμπυκνωτικό) |
| Θόρυβος (1 μέτρο) |
58 dB @ 100% φορτίο, 52 dB @ 45% φορτίο |
70 dB @ 100% φορτίο, 62 dB @ 45% φορτίο |
| Φυσικά δεδομένα |
Διάσταση
(W*D*H,mm) |
250*660*530 |
250*840*715 |
250*950*770 |
500*840*1400 |
250*950*770 |
500*840*1400 |
| Βάρος (σε kg) |
31 |
51.5
(χωρίς μπαταρία) |
64 |
140
(χωρίς μπαταρία) |
64 |
140
(χωρίς μπαταρία) |
