Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Όνομα προϊόντος: | Σύστημα on-line UPS | Συχνότητα ποσοστού: | αυτόματος-αίσθηση 50/60 Hz |
|---|---|---|---|
| παραγωγή PF: | 0.8 (καθυστέρηση) | Αποδοτικότητα συστημάτων (τρόπος ECO): | 98% (@100%load) |
| Αποδοτικότητα συστημάτων (τρόπος αναστροφέων): | 92% (φορτίο @100%) 90% @50%load | Διεπαφή επικοινωνίας: | Τυποποιημένο RS232, προαιρετικό: RS485/MODBUS |

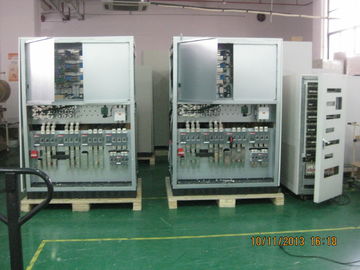

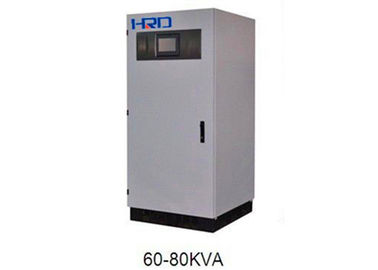

Χαμηλής συχνότητας 3 φάση σε απευθείας σύνδεση UPS 10KVA - 400KVA με RS232
Εισαγωγή: Το Powervalue (Ⅱ) είναι αναβαθμισμένο ελεγχόμενο DSP σε απευθείας σύνδεση LF UPS με το μετασχηματιστή απομόνωσης παραγωγής. Μπορεί να είναι η τέλεια ασπίδα δύναμης μεγάλης περιεκτικότητάς σας για το κρίσιμο και βιομηχανικό φορτίο σας.
ΠΑΡΟΧΗ ΠΟΙΟΤΙΚΟΥ ΗΛΕΚΤΡΙΚΟΥ ΡΕΎΜΑΤΟΣ
ΙΙ) σειρά HRD PV (είναι μια σε απευθείας σύνδεση διπλή μετατροπή (VFI) UPS με το μετασχηματιστή παραγωγής απομόνωσης, ικανότητα μονάδων από 10KVA σε 400KVA. Είναι άνοσο στις παρεμβάσεις στη γραμμή προμήθειας ηλεκτρικής δύναμης δεδομένου ότι έχει τα ειδικά φίλτρα εισαγωγής και παραγωγής. Ο κόσμος που οδηγεί την τεχνολογία DSP, με τον επεξεργαστή υψηλής ταχύτητας DSP υιοθετείται για να εγγυηθεί την υψηλή σταθερότητα του συστήματος και δόσιμο της σταθερής παροχής ηλεκτρικού ρεύματος παραγωγής για όλα τα είδη σκληρού φορτίου.
ΤΕΛΕΙΑ ΕΦΑΡΜΟΓΗ: Μέσες και μεγάλες κέντρο δεδομένων, τηλεπικοινωνίες, χρηματοδότηση, κυκλοφορία, υπεράσπιση, ιατρικός, εκπαίδευση, ενέργεια, κατασκευή, βιομηχανία, κ.λπ.
ΜΕΓΙΣΤΗ ΑΞΙΟΠΙΣΤΙΑ
Η προηγμένη DPS συσκευή τεχνολογίας βελτιώνει αρκετά την αξιοπιστία, δεδομένου ότι μια μείωση των ηλεκτρονικών συστατικών χαμηλώνει την πιθανότητα των διακοπών. Ο ψηφιακός έλεγχος παρέχεται από το μικροεπεξεργαστή που, στο PV (η ΙΙ) σειρά ελέγχει όλες τις εσωτερικές παραμέτρους, αυξανόμενες κατά συνέπεια αξιοπιστία και απόδοση. Στις παράλληλες συνδέσεις, ο ψηφιακός έλεγχος εξασφαλίζει ισορροπία των ρευμάτων, τα οποία αλλάζουν γενικά με την πάροδο του χρόνου λόγω των φαινομένων όπως οι δονήσεις και η θερμοκρασία, μεταξύ των μονάδων UPS και της ανταλλαγής των πληροφοριών χωρίς την ανάγκη για το χειρωνακτικό συντονισμό. MTBF >200,000h.PV (ΙΙ) έχει σχεδιαστεί έτσι ώστε μπορεί να συνδεθεί παράλληλα ακόμα και μετά από την εγκατάσταση της πρώτης μονάδας. Η διαθεσιμότητα δύναμης μπορεί να αυξηθεί χάρι στις διάφορες διαμορφώσεις διαθέσιμες όπως η παράλληλη διαμόρφωση, η διπλή λειτουργία λεωφορείων και το δυναμικό διπλό σύστημα κίνησης λεωφορείων.
ΕΠΕΞΕΡΓΑΣΤΉΣ ΥΨΗΛΉΣ ΤΑΧΎΤΗΤΑΣ DSP: Εξασφαλίζοντας τη λειτουργία περισσότεροι γρήγορος και σταθερός
ΠΑΡΑΓΩΓΗ 100% ΦΟΡΤΙΟ ΑΝΙΣΟΡΡΟΠΙΑΣ
Το UPS μπορεί να δεχτεί το φορτίο ανισορροπίας 3phase 100% για να ικανοποιήσει τα είδη διαμόρφωσης φορτίων.
Λειτουργία ECO: υπό τον καλό όρο δύναμης, το UPS μπορεί να λειτουργήσει στον τρόπο ECO, την προσιτότητα 98% αποδοτικότητας, πράσινος και την ενέργεια - αποταμίευση
UPS ΓΙΑ ΤΑ ΒΙΟΜΗΧΑΝΙΚΆ ΦΟΡΤΊΑ
Το pv-συν με την ισχυρή ικανότητα υπερφόρτωσης, τη γαλβανική απομόνωση παραγωγής και τη χαμηλή αρμονική τρέχουσα διαστρέβλωσή του, είναι η ιδανική λύση για τις βιομηχανικές εφαρμογές.
Χάρι στο υψηλό ρεύμα μπαταριών, το PV συν τη σειρά είναι κατάλληλο να συνεργαστεί με τις μεγάλες τράπεζες μπαταριών δεδομένου ότι μπορούν να εγγυηθούν την επαναφόρτιση σε 10 ώρες όπως συστήνονται από τον κατασκευαστή μπαταριών.
ΛΕΙΤΟΥΡΓΟΥΣΑ ΕΥΕΛΙΞΙΑ: Όλες οι εκτιμήσεις ισχύος της ΙΙ) σειράς PV (μπορούν επίσης να χρησιμοποιηθούν ως μετατροπείς συχνότητας 50 έως 60 Hz και αντίστροφα.
ΖΩΗΡΟΧΡΩΜΗ ΕΠΙΤΡΟΠΉ MULTIFUCTIONAL
Η ζωηρόχρωμη πολυσύνθετη επιτροπή 7 ίντσας επιτρέπει την εύκολη και εξανθρωπισμένη λειτουργία του UPS. Δίνει την πρόσβαση στις σημαντικότερες παραμέτρους: θέση και συναγερμοί, εντολές ελέγχου, εισαγωγή, παραγωγή, μετρήσεις μπαταριών (ισχύς, ρεύμα, τάση, συχνότητα και θερμοκρασία) και τοποθετήσεις. Το σύστημα διαγνωστικών των σειρών PV (ΙΙ) περιλαμβάνει μέχρι 128 συναγερμούς ή μηνύματα που επιτρέπουν τον ακριβή και λεπτομερή προσδιορισμό οποιουδήποτε γεγονότος.
Προηγμένη διαχείριση το (ABM) μπαταριών
Η βέλτιστη διαχείριση μπαταριών περιλαμβάνει:
ΜΕΓΙΣΤΗ ΑΣΦΑΛΕΙΑ ΓΙΑ ΤΟ ΠΡΟΣΩΠΙΚΟ
Η πίσω συσκευή προστασίας τροφών αποτρέπει οποιαδήποτε πίσω τροφή τάσης στον προς τα πάνω πίνακα διανομής, εξασφαλίζοντας κατά συνέπεια την ασφάλεια του προσωπικού συντήρησης.
ΠΛΗΡΗΣ ΜΠΡΟΣΤΙΝΗ ΠΡΟΣΒΑΣΗ ΚΑΙ ΚΑΤΑΛΛΗΛΗ ΣΥΝΔΕΣΗ ΚΑΛΩΔΙΩΝ
Η πλήρης μετωπική πρόσβαση είναι για όλα τη δύναμη και τα ηλεκτρονικά συστατικά, η οποία μειώνουν το διάστημα πατωμάτων που απαιτείται και μειώνουν συνεπώς τις δαπάνες εγκαταστάσεων.
Διαμορφωμένος με τη σύνδεση καλωδίων κορυφών και κατώτατων σημείων
ΤΕΛΕΙΑ ΑΝΘΡΩΠΟΥ-ΜΗΧΑΝΉΣ ΕΠΙΚΟΙΝΩΝΙΑ
Το UPS ελέγχει το λογισμικό επιδεικνύει τις σημαντικότερες πληροφορίες όπως η τάση εισαγωγής και παραγωγής, το φορτίο που εφαρμόζονται, ο υπόλοιπος συνοδευτικός χρόνος, κ.λπ., υπό μορφή γραφικών παραστάσεων φραγμών. Το λογισμικό είναι σε θέση να παρέχει τις πληροφορίες ακόμη και σε περίπτωση αποτυχίας, υπέρ των διαγνωστικών ελαττωμάτων. Το λογισμικό οργάνων ελέγχου UPS μπορεί να χρησιμοποιηθεί για να προγραμματίσει το αυτόματο κλείσιμο όλων των ανοικτών συστημάτων σε περίπτωση παρατεταμένου Μαύρου έξω. Το PV συν μπορεί επίσης να λειτουργήσει με έναν πράκτορα δικτύων για τις εφαρμογές στο τοπικό LAN ή τα ΩΧΡΆ δίκτυα.
Το UPS περιέχει τις ακόλουθες διεπαφές υλικού:
ΠΡΟΗΓΜΕΝΟΣ ΠΑΡΑΛΛΗΛΟΣ
Ο μέγιστος παράλληλος μέχρι 8 μονάδες και μοιράζεται την κοινή μπαταρία pack.10-80kva παράλληλη με την παράλληλη κάρτα μόνο 100kva-400kva, η παράλληλη κάρτα με την αεργή αντίσταση υφαντών και η διαφορετική ικανότητα UPS μπορούν να είναι είναι επίσης παράλληλες
ΔΥΝΑΜΙΚΟ ΔΙΠΛΟ ΣΎΣΤΗΜΑ ΚΊΝΗΣΗΣ ΛΕΩΦΟΡΕΊΩΝ
Δύο ανεξάρτητα συστήματα που τίθενται στη διπλή διαμόρφωση λεωφορείων μπορούν να συγχωνευθούν μαζί οποιαδήποτε στιγμή για την επέκταση ή τη συντήρηση συστημάτων. Αυτό παρέχει πολλή ευελιξία στην εγκατάστασή σας σε περίπτωση συντήρησης ή όταν είναι απαραίτητο να αλλαχτεί το επίπεδο πλεονασμού και των δύο συστημάτων.
ΚΟΥΤΣΟΥΡΟ ΓΕΓΟΝΟΤΟΣ: 1000 ιστορικά γεγονότα μπορούν να σωθούν, το οποίο είναι εύκολο για την επισήμανση της θέσης λειτουργίας UPS και χρήσιμο για τη συντήρηση
Τεχνική προδιαγραφή:
1) 10-120KVA προδιαγραφή:
|
Πρότυπο |
PV3310ii |
PV3315ii |
PV3320ii |
PV3330ii |
PV3340ii |
PV3360ii |
PV3380ii |
PV33100ii |
PV33120ii |
||||||||
|
Ικανότητα |
10KVA |
15KVA |
20KVA |
30KVA |
40KVA |
60KVA |
80KVA |
100KVA |
120KVA |
||||||||
|
σύστημα |
|||||||||||||||||
|
Παραγωγή PF |
0.8 (καθυστέρηση) |
||||||||||||||||
|
Αποδοτικότητα συστημάτων (τρόπος αναστροφέων) |
92% (φορτίο @100%) 90% @50%load |
||||||||||||||||
|
Αποδοτικότητα συστημάτων (τρόπος ECO) |
98% (@100%load) |
||||||||||||||||
|
Μέγιστο ρεύμα διαρροής |
100 (μΑ) |
||||||||||||||||
|
MTBF |
Επάνω από 200,000hours |
||||||||||||||||
|
Ξηρά επαφή |
Πρότυπα: σήμα 3 τύπων (BAT. χαμηλοί, τρόπος μπαταριών, παράκαμψη το /failure) Προαιρετικός: ξηρά επαφή 14 παραγωγή: 12Vdc 80mA |
||||||||||||||||
|
Διεπαφή επικοινωνίας |
Τυποποιημένο RS232, προαιρετικό: RS485/MODBUS |
||||||||||||||||
|
Θερμοκρασία λειτουργίας |
0 ~ 40 °C |
||||||||||||||||
|
Υγρασία |
95% (μη-συμπυκνώστε) |
||||||||||||||||
|
Ψύξη |
Αναγκασμένος - αέρας (ταχύτητα που ποικίλλει σύμφωνα με τα τοις εκατό φορτίων) |
||||||||||||||||
|
Μέγιστο ύψος |
Μέσα σε 1000m (κάθε 100increase, μείωση -1% ικανότητας), μέγιστο 4000m |
||||||||||||||||
|
Θόρυβος (DB) |
52 ~ 58 |
||||||||||||||||
|
Προστασία IP (Το EN 60529) |
IP20 |
||||||||||||||||
|
Εισόδου-εξόδου τρόπος |
Κατώτατο σημείο το /rear |
||||||||||||||||
|
Ασφάλεια προτύπου |
ασφάλεια: GB4943, ΤΟ EN 50091-1 EMI: GB7260.2, GB/T 17626.2~5EMC, ΤΟ EN 50091-2 |
||||||||||||||||
|
Φυσικός |
|||||||||||||||||
|
W *D*H (χιλ.) |
600*600*1280 |
800*800*1480 |
800*800*1800 |
||||||||||||||
|
Βάρος (κλ) |
195 |
210 |
220 |
305 |
340 |
500 |
600 |
800 |
950 |
||||||||
|
Εισαγωγή εναλλασσόμενου ρεύματος |
|||||||||||||||||
|
Εκτιμημένη τάση |
380/400/415VAC τριφασικός τριών καλωδίων |
||||||||||||||||
|
Σειρά τάσης εισαγωγής |
± 15% - ± 25% διευθετήσιμο) |
||||||||||||||||
|
Συχνότητα ποσοστού |
αυτόματος-αίσθηση 50/60 Hz |
||||||||||||||||
|
Φάσμα συχνότητας |
50/60Hz+/-5Hz |
||||||||||||||||
|
Μαλακή λειτουργία έναρξης εισαγωγής |
0 - 100%, 10-300s (settable) |
||||||||||||||||
|
Παράγοντας δύναμης εισαγωγής |
Εφικτό 0.99 (συν το αρμονικό φίλτρο) |
||||||||||||||||
|
Τρέχον αρμονικό τμήμα εισαγωγής (THDi) |
Μπορέστε <5> |
||||||||||||||||
|
Μέγιστο ρεύμα εισαγωγής [Α] |
18 |
27 |
36 |
54 |
72 |
108 |
144 |
180 |
216 |
||||||||
|
Η παραγωγή χαρακτηριστική του διορθωτή |
|||||||||||||||||
|
Διατηρήστε την τάση (20°C) |
Type1 και 2 μπαταριών: Β =435Vdc (2.266 Χ EL.) |
||||||||||||||||
|
Τύπος 3 μπαταριών: Β =424Vdc (2.21 Χ EL.) |
|||||||||||||||||
|
Τύπος 0 μπαταριών: η αξία τάσης μεταξύ του τύπου 1and 2, Ρυθμίζοντας σειρά τάσης: Β =400~460Vdc |
|||||||||||||||||
|
Τάση χρέωσης (20°C) |
Type1 και 2 μπαταριών: Β (%recharging<95> |
||||||||||||||||
|
Τύπος 3 μπαταριών: Β (%recharging<95> |
|||||||||||||||||
|
Τύπος 0 μπαταριών: η αξία τάσης μεταξύ του τύπου 1and 2, Ρυθμίζοντας σειρά τάσης: Β =400~460Vdc |
|||||||||||||||||
|
Η υψηλότερη τάση χρέωσης |
445V |
||||||||||||||||
|
Η ακρίβεια κανονισμού τάσης παραγωγής φορτιστών |
1% |
||||||||||||||||
|
Τμήμα τάσης ΣΥΝΕΧΩΝ κυματισμών |
≤1% |
||||||||||||||||
|
Μπαταρία |
|||||||||||||||||
|
Αριθμός μονάδων (εκτιμημένη τάση) |
384VDC (360-384v, επιλέξιμο) |
||||||||||||||||
|
Χρεώνοντας τρέχουσες τοποθετήσεις |
0.1C (ικανότητα μπαταριών) |
||||||||||||||||
|
Η τάση τελών απαλλαγής μπαταριών |
Τύπος 1.2 και 3 μπαταριών: no-load ρεύμα απαλλαγής, Β min=346 [συνεχές ρεύμα Β] |
||||||||||||||||
|
Τύπος 1.2 και 3 μπαταριών: ικανότητα ρευμάτων παραγωγής =Ah, Β min=316 [συνεχές ρεύμα Β] |
|||||||||||||||||
|
Τύπος 1.2 και 3 μπαταριών: ικανότητα ρευμάτων παραγωγής >Ah, Β min=306 [συνεχές ρεύμα Β] |
|||||||||||||||||
|
Τύπος 0 μπαταριών: το εργοστάσιο έθεσε τις προκαθορισμένες αξίες, Β min=320 [συνεχές ρεύμα Β] Ρυθμίζοντας σειρά: Β ελάχιστο =300~360 [συνεχές ρεύμα Β] |
|||||||||||||||||
|
Παραγωγή αναστροφέων |
|||||||||||||||||
|
Εκτιμημένη ικανότητα [KVA] |
10 |
15 |
20 |
30 |
40 |
60 |
80 |
100 |
120 |
||||||||
|
Εκτιμημένη δύναμη [KW] |
8 |
12 |
16 |
24 |
32 |
48 |
64 |
80 |
96 |
||||||||
|
Εκτιμημένη τάση [Β] |
380/400/415VAC τριφασικός τετρασύρματος |
||||||||||||||||
|
Εκτιμημένο ρεύμα [Α] |
12 |
18 |
24 |
36 |
48 |
72 |
96 |
120 |
144 |
||||||||
|
Ρύθμιση τάσης φάσης |
200 ~ 244 Β (πίνακας ελέγχου) |
||||||||||||||||
|
Μέγιστος παράγοντας |
3:1 |
||||||||||||||||
|
Κυματοειδές |
Κύμα ημιτόνου |
||||||||||||||||
|
Ισορροπημένο φορτίο μετατόπισης φάσης τάσης (βαθμοί) 100% |
± 1 " |
||||||||||||||||
|
Μετατόπιση φάσης τάσης (βαθμοί) 100% θιγμένο φορτίο |
± 2 " |
||||||||||||||||
|
Διαφορά 100% τάσης φάσης φορτίο ισορροπίας |
± 1% |
||||||||||||||||
|
Διαφορά 100% τάσης φάσης θιγμένο φορτίο |
± 3% |
||||||||||||||||
|
Συνολικό αρμονικό γραμμικό φορτίο περιεχομένου (THD β) 100% |
<2> |
||||||||||||||||
|
Συνολικό αρμονικό μη γραμμικό φορτίο περιεχομένου (THD β) 100% |
<5> |
||||||||||||||||
|
Σταθερότητα τάσης κατάστασης |
± 1% |
||||||||||||||||
|
Παροδική απάντηση τάσης |
± 5% μέσα 10ms |
||||||||||||||||
|
Εκτιμημένη συχνότητα |
Όπως την εισαγωγή |
||||||||||||||||
|
Σταθερότητα συχνότητας |
Όταν ασύγχρονος, ± 0.5% συγχρονισμός, ± 2% (μπορεί να τεθεί ± 1~ 5%, από τη λειτουργία επιτροπής) |
||||||||||||||||
|
Υπερφόρτωση |
600 "/10 "/1 " (110/125/150% εκτιμημένο ρεύμα) |
||||||||||||||||
|
Βραχυκύκλωμα 0.1s |
Διπλή εισαγωγή |
||||||||||||||||
|
Αποδοτικότητα αναστροφέων (φορτίο 100%) |
98% |
||||||||||||||||
|
Παράκαμψη |
|||||||||||||||||
|
Εκτιμημένη ικανότητα [KVA] |
10 |
15 |
20 |
30 |
40 |
60 |
80 |
100 |
120 |
||||||||
|
Εκτιμημένη τάση [Β] |
380/400/415VAC τριφασικός τετρασύρματος |
||||||||||||||||
|
Σειρά τάσης εισαγωγής |
± 15% (μπορεί να ρυθμιστεί από την επιτροπή ελέγχου ± 10%, ± 20%) |
||||||||||||||||
|
Εκτιμημένη συχνότητα [Hz] |
50/60 |
||||||||||||||||
|
Φάσμα συχνότητας |
± 2% (μπορεί να ρυθμιστεί από την επιτροπή ελέγχου ± 5%) |
||||||||||||||||
|
«ΕΦΕΔΡΕΙΑ» (τρόπος Eco, η αλλαγή παράκαμψης στον αναστροφέα) στο χρόνο μεταφοράς |
2~5ms |
||||||||||||||||
|
Αναστροφέας/χρόνος μεταφοράς παράκαμψης |
<1ms> |
||||||||||||||||
|
Υπερφόρτωση |
10 " /1'/18» (150/175/200% εκτιμημένο ρεύμα) |
||||||||||||||||
|
Τυποποιημένη διαμόρφωση |
Προστασία ροής τροφών, παράκαμψη που απομονώνεται ανεξάρτητα |
||||||||||||||||
2) 160-400KVA πίνακας παραμέτρου προδιαγραφών προϊόντων:
|
Πρότυπο |
PV33160 ΙΙ |
PV33200 ΙΙ |
PV33250 ΙΙ |
PV33300 ΙΙ |
PV33350 ΙΙ |
PV33400 ΙΙ |
||||||||||||||||||
|
Ικανότητα |
160KVA |
200KVA |
250KVA |
300KVA |
350KVA |
400KVA |
||||||||||||||||||
|
σφυγμός 6 |
σφυγμός 12 |
σφυγμός 6 |
σφυγμός 12 |
σφυγμός 6 |
σφυγμός 12 |
σφυγμός 6 |
σφυγμός 12 |
σφυγμός 6 |
σφυγμός 12 |
σφυγμός 6 |
σφυγμός 12 |
|||||||||||||
|
Παράμετρος συστημάτων |
||||||||||||||||||||||||
|
Παράγοντας δύναμης παραγωγής |
0.8 (καθυστέρηση) |
|||||||||||||||||||||||
|
Γενικό φορτίο 100% αποδοτικότητας (κανονικό πρότυπο) |
94% |
|||||||||||||||||||||||
|
Φορτίο 50% |
92% |
|||||||||||||||||||||||
|
Γενική αποδοτικότητα: (Τρόπος ECO) φορτίο 100% |
98% |
|||||||||||||||||||||||
|
Μέγιστο ρεύμα διαρροής (μΑ) |
100 |
|||||||||||||||||||||||
|
Εφεδρικό οικονομικό μοντέλο |
Τυποποιημένες λειτουργίες |
|||||||||||||||||||||||
|
Σημάνετε το χρόνο πριν από την αποτυχία (MTBF) |
Επάνω από 200.000 ώρες |
|||||||||||||||||||||||
|
Ξηρό σήμα επαφών |
Πρότυπα τρία σήμα ελέγχου (μπαταρία χαμηλή, απαλλαγή μπαταριών, παράκαμψη/διακοπή) Προαιρετικό σήμα ελέγχου 14 παραγωγή 12Vdc 80mA |
|||||||||||||||||||||||
|
Λιμένας οργάνων ελέγχου υπολογιστών |
Τυποποιημένο S232, προαιρετικό ODBUS |
|||||||||||||||||||||||
|
Τρέχοντας θερμοκρασία |
0 ~ 40 °C |
|||||||||||||||||||||||
|
Μέγιστη σχετική υγρασία |
95% (non-condensing) |
|||||||||||||||||||||||
|
Ψύξη |
Τεχνητός εξαερισμός (ταχύτητα ανεμιστήρων που αλλάζει με το φορτίο) |
|||||||||||||||||||||||
|
Μέγιστο ύψος |
1000m εκτίμησε το μέγιστο 4000m δύναμης (αυξανόμενο 100m χαμηλότερα 1%) |
|||||||||||||||||||||||
|
Θόρυβος DB |
54 ~ 62 |
|||||||||||||||||||||||
|
Κατηγορία προστασίας (Το EN 60529) |
IP20 |
|||||||||||||||||||||||
|
Κολπίσκος και έξοδος του τρόπου καλωδίων |
Κατώτατο σημείο το /rear |
|||||||||||||||||||||||
|
Ασφάλεια προτύπου |
Ασφάλεια: GB4943, ΤΟ EN 50091-1 ηλεκτρομαγνητική συμβατότητα: GB7260.2, GB/T 17626.2~5EMC, το EN 50091-2 |
|||||||||||||||||||||||
|
Φυσική παράμετρος |
||||||||||||||||||||||||
|
Ευρέως (χιλ.) |
1100 |
1400 |
1100 |
1400 |
1400 |
1400 |
1400 |
1400 |
1600 |
1600 |
1600 |
1600 |
||||||||||||
|
Deep*high (χιλ.) |
800*1800 |
1000*2000 |
1100*2000 |
|||||||||||||||||||||
|
Βάρος (κλ) |
1200 |
1550 |
1350 |
1750 |
1500 |
1950 |
1650 |
2150 |
1850 |
2400 |
2100 |
2700 |
||||||||||||
|
Τα χαρακτηριστικά γνωρίσματα διορθωτών εισαγωγής |
||||||||||||||||||||||||
|
Εκτιμημένη τάση |
380/400/415VAC τριφασικός τριών καλωδίων |
|||||||||||||||||||||||
|
Σειρά τάσης |
± 15% (± 25% διευθετήσιμο) |
|||||||||||||||||||||||
|
Εκτιμημένη συχνότητα |
αυτόματος προσδιορισμός 50/60 Hz |
|||||||||||||||||||||||
|
Φάσμα συχνότητας |
45 ~ 65 |
|||||||||||||||||||||||
|
Δύναμη εισαγωγής αργή λειτουργία έναρξης |
Ναι, 0 - 100%, μπορούν να τεθούν 10-300 δευτερόλεπτα |
|||||||||||||||||||||||
|
Παράγοντες cosφ δύναμης εισαγωγής |
Εφικτό 0.99 (συν το αρμονικό φίλτρο) |
|||||||||||||||||||||||
|
Τρέχον αρμονικό τμήμα εισαγωγής (THDi) |
μπορέστε<5> |
|||||||||||||||||||||||
|
Max.input ρεύμα [Α] |
250 |
315 |
400 |
500 |
550 |
630 |
||||||||||||||||||
|
Η παραγωγή χαρακτηριστική του διορθωτή |
||||||||||||||||||||||||
|
Διατηρήστε την τάση (20°C) |
Type1 και 2 μπαταριών: Β =435Vdc (2.266 Χ EL.) |
Type1 και 2 μπαταριών: Β =544Vdc (2.266 Χ EL.) |
||||||||||||||||||||||
|
Τύπος 3 μπαταριών: Β =424Vdc (2.21 Χ EL.) |
Τύπος 3 μπαταριών: Β =530Vdc (2.21 Χ EL.) |
|||||||||||||||||||||||
|
Τύπος 0 μπαταριών: η αξία τάσης μεταξύ του τύπου - 1 και 2, Ρυθμίζοντας σειρά τάσης: Β =400~460Vdc |
Τύπος 0 μπαταριών: η αξία τάσης μεταξύ του τύπου - 1 και 2, ρυθμίζοντας σειρά τάσης: Β =500~575Vdc |
|||||||||||||||||||||||
|
Τάση χρέωσης (20°C) |
Type1 και 2 μπαταριών: Β (%recharging<95> |
Type1 και 2 μπαταριών: Β (%recharging<95> =557Vdc (2.32 Χ EL.) |
||||||||||||||||||||||
|
Τύπος 3 μπαταριών: Β (%recharging<95> |
Τύπος 3 μπαταριών: Β (%recharging<95> =576Vdc (2.4 Χ EL.) |
|||||||||||||||||||||||
|
Τύπος 0 μπαταριών: η αξία τάσης μεταξύ του τύπου - 1 και 2, Ρυθμίζοντας σειρά τάσης: Β =400~460Vdc |
Τύπος 0 μπαταριών: η αξία τάσης μεταξύ του τύπου - 1 και 2, ρυθμίζοντας σειρά τάσης: Β =500~575Vdc |
|||||||||||||||||||||||
|
Η υψηλότερη τάση χρέωσης |
445V |
556V |
||||||||||||||||||||||
|
Η ακρίβεια κανονισμού τάσης παραγωγής φορτιστών |
1% |
|||||||||||||||||||||||
|
Τμήμα τάσης ΣΥΝΕΧΩΝ κυματισμών |
≤1% |
|||||||||||||||||||||||
|
Μπαταρία |
||||||||||||||||||||||||
|
Αριθμός μονάδων (εκτιμημένη τάση) |
192 μονάδες (384VDC) |
240 μονάδες (480VDC) |
||||||||||||||||||||||
|
Χρεώνοντας τρέχουσες τοποθετήσεις |
0.1 Γ (ικανότητα μπαταριών) |
|||||||||||||||||||||||
|
Η τάση τελών απαλλαγής μπαταριών |
Τύπος 1.2 και 3 μπαταριών: no-load ρεύμα απαλλαγής, Vmin=346 [συνεχές ρεύμα Β] |
Τύπος 1.2 και 3 μπαταριών: no-load ρεύμα απαλλαγής, Vmin=433 [συνεχές ρεύμα Β] |
||||||||||||||||||||||
|
Μπαταρία type1,2 και 3: ικανότητα ρευμάτων παραγωγής =Ah, Vmin=316 [συνεχές ρεύμα Β] |
Τύπος 1.2 και 3 μπαταριών: ικανότητα ρευμάτων παραγωγής =Ah, Vmin=395 [συνεχές ρεύμα Β] |
|||||||||||||||||||||||
|
Τύπος 1.2.3 μπαταριών: ικανότητα ρευμάτων παραγωγής >Ah, Vmin=306 [συνεχές ρεύμα Β] |
Τύπος 1.2 και 3 μπαταριών: ικανότητα ρευμάτων παραγωγής >Ah, Vmin=383 [συνεχές ρεύμα Β] |
|||||||||||||||||||||||
|
Τύπος 0 μπαταριών: το εργοστάσιο έθεσε τις προκαθορισμένες αξίες, ρυθμίζοντας σειρά Vmin=320 [Vdc]: Vmin =300~360V [συνεχές ρεύμα Β] |
Τύπος 0 μπαταριών: το εργοστάσιο έθεσε τις προκαθορισμένες αξίες, ρυθμίζοντας σειρά Vmin=400 [συνεχές ρεύμα Β]: Vmin =375~450V [συνεχές ρεύμα Β] |
|||||||||||||||||||||||
|
Παραγωγή αναστροφέων |
||||||||||||||||||||||||
|
Εκτιμημένη ικανότητα [KVA] |
160 |
200 |
250 |
300 |
350 |
400 |
||||||||||||||||||
|
Εκτιμημένη δύναμη [KW] |
128 |
160 |
200 |
240 |
280 |
320 |
||||||||||||||||||
|
Εκτιμημένη τάση [Β] |
380/400/415VAC τριφασικός τετρασύρματος |
|||||||||||||||||||||||
|
Εκτιμημένο ρεύμα [Α] |
195 |
243 |
304 |
365 |
426 |
486 |
||||||||||||||||||
|
Ρύθμιση τάσης φάσης |
200 ~ 244 Β (πίνακας ελέγχου) |
|||||||||||||||||||||||
|
Μέγιστος παράγοντας |
3:1 |
|||||||||||||||||||||||
|
Κυματοειδές |
Κύμα ημιτόνου |
|||||||||||||||||||||||
|
Ισορροπημένο φορτίο μετατόπισης φάσης τάσης (βαθμοί) 100% |
± 1 " |
|||||||||||||||||||||||
|
Μετατόπιση φάσης τάσης (βαθμοί) 100% θιγμένο φορτίο |
± 2 " |
|||||||||||||||||||||||
|
Διαφορά 100% τάσης φάσης φορτίο ισορροπίας |
± 1% |
|||||||||||||||||||||||
|
Διαφορά 100% τάσης φάσης θιγμένο φορτίο |
± 3% |
|||||||||||||||||||||||
|
Συνολικό αρμονικό γραμμικό φορτίο περιεχομένου (THD β) 100% |
<2> |
|||||||||||||||||||||||
|
Συνολικό αρμονικό μη γραμμικό φορτίο περιεχομένου (THD β) 100% |
<5> |
|||||||||||||||||||||||
|
Σταθερότητα τάσης κατάστασης |
± 1% |
|||||||||||||||||||||||
|
Παροδική απάντηση τάσης |
± 5% μέσα 10ms |
|||||||||||||||||||||||
|
Εκτιμημένη συχνότητα |
Όπως την εισαγωγή |
|||||||||||||||||||||||
|
Σταθερότητα συχνότητας |
Όταν ασύγχρονος, ± 0.5% συγχρονισμός, ± 2% μπορέστε να τεθείτε ± 1~ 5%, από τη λειτουργία επιτροπής) |
|||||||||||||||||||||||
|
Υπερφόρτωση |
600 "/10 "/1 " (110/125/150% εκτιμημένο ρεύμα) |
|||||||||||||||||||||||
|
Βραχυκύκλωμα 0.1s |
Διπλή εισαγωγή |
|||||||||||||||||||||||
|
Αποδοτικότητα αναστροφέων (φορτίο 100%) |
98% |
|||||||||||||||||||||||
|
Παράκαμψη |
||||||||||||||||||||||||
|
Εκτιμημένη ικανότητα [KVA] |
160 |
200 |
250 |
300 |
350 |
400 |
||||||||||||||||||
|
Εκτιμημένη τάση [Β] |
380/400/415VAC τριφασικός τετρασύρματος |
|||||||||||||||||||||||
|
Σειρά τάσης εισαγωγής |
± 15% (μπορεί να ρυθμιστεί από τον έλεγχο panel± 10%, ± 20%) |
|||||||||||||||||||||||
|
Εκτιμημένη συχνότητα [Hz] |
50/60 |
|||||||||||||||||||||||
|
Φάσμα συχνότητας |
± 2% (μπορεί να ρυθμιστεί από τον έλεγχο panel± 5%) |
|||||||||||||||||||||||
|
«ΕΦΕΔΡΕΙΑ» (οικονομικός τρόπος, η αλλαγή παράκαμψης στον αναστροφέα) στο χρόνο μετατροπής |
2~5ms |
|||||||||||||||||||||||
|
Αναστροφέας/χρόνος μεταφοράς παράκαμψης |
<1ms> |
|||||||||||||||||||||||
|
Υπερφόρτωση |
10 " /1'/18» (150/175/200% εκτιμημένο ρεύμα) |
|||||||||||||||||||||||
|
Τυποποιημένη διαμόρφωση |
Προστασία ροής τροφών, παράκαμψη που απομονώνεται ανεξάρτητα |
|||||||||||||||||||||||
ΣΗΜΕΙΩΣΗ: 120VAC το πλέγμα 10-200kva δύναμης είναι διαθέσιμο
κατασκευαστής φωτεινών σηματοδοτών των ηλιακών οδηγήσεων της Κίνας
Ηλιακοί τροφοδοτημένοι φωτεινοί σηματοδότες 50 Watt | Ενσωματωμένη σειρά
IP 65 φωτοβολταϊκά, φωτεινά ηλιακά φω'τα φωτεινών σηματοδοτών των ηλιακών οδηγήσεων 3000K 4000K
Χαμηλής συχνότητας σε απευθείας σύνδεση UPS IP20 DSP έλεγχος υψηλής δύναμης για βιομηχανικό
Χαμηλής συχνότητας σε απευθείας σύνδεση UPS με τη λειτουργία 10-200KVA οθόνης αφής
3Phase χαμηλής συχνότητας σε απευθείας σύνδεση UPS με το μετασχηματιστή απομόνωσης μέσα
