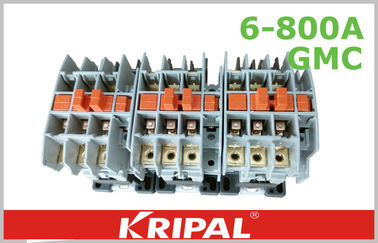

Μαγνητικός AC/DC διακόπτης UKC (D) 1-9A, 12A, 18A, προαιρετικά εξαρτήματα επαφέων GMC 22A 220V~690V 1NO 1NC
Περιγραφή:
GMC που οι μαγνητικοί επαφείς εναλλασσόμενου ρεύματος το /DC σειράς είναι κατάλληλοι για στα κυκλώματα μέχρι το εκτιμημένο εναλλασσόμενο ρεύμα 50/60HZ τάσης 660V, εκτίμησε το ρεύμα μέχρι 800A, για την παραγωγή, σπάζοντας, συχνά αρχικός & ελέγχοντας τη μηχανή εναλλασσόμενου ρεύματος και μπορεί να συνδυαστεί με τις βοηθητικές επαφές, τη μηχανική ενδασφαλίζοντας μονάδα, τον πυκνωτή μεταστροφής και το κ.λπ. Με το θερμικό ηλεκτρονόμο, συνδυάζεται στον ηλεκτρομαγνητικό εκκινητή. Ο επαφέας παράγεται σύμφωνα με iec947-2, VDE0660 & BS5452.
Χωρίς κάλυψη:
Με την κάλυψη
Προαιρετικά εξαρτήματα:
Χαρακτηριστικά
1. Η κάλυψη για την παρεμπόδιση του ηλεκτρικού κλονισμού στην κορυφή του επαφέα ac/dc.
2. Ο επαφέας εναλλασσόμενου ρεύματος μπορεί να συνδεθεί άμεσα χωρίς άλλες συναρμολογήσεις
3. Εγκατεστημένος από τις βίδες ή στη ράγα 35mm DIN άμεσα
Προδιαγραφές:
| Τύπος |
AC3 δασμός |
Χρόνος ζωής (Χ 104) |
Aux. επαφή |
| 200~240V |
380~440V |
500~550V |
690V |
Ηλεκτρικός |
Μηχανικός |
| Ukc1-9 |
2.5kW 11A |
5kW 9A |
4kW 7A |
4kW 5A |
250 |
2500 |
1NO1NC |
| UKC1-12 |
3.5kW 13A |
5.5kW 12A |
7.5kW 12A |
7.5kW 9A |
250 |
2500 |
| UKC1-18 |
4.5kW 18A |
7.5kW 18A |
7.5kW 13A |
7.5kW 9A |
250 |
2500 |
| UKC1-22 |
5.5kW 22A |
11kW 22A |
15kW 22A |
15kW 18A |
250 |
2500
|
Τάση σπειρών (εναλλασσόμενο ρεύμα):
50Hz: 24V, 42V, 48V, 100V, 110V, 220V, 240V, 380V, 400V, 415V, 440V, 500V, 550V
60Hz: 24V, 48V, 110V, 120V, 208V, 220V, 240V, 277V, 380V, 440V, 480V, 600V
Τάση σπειρών (συνεχές ρεύμα):
12V, 20V, 24V, 48V, 60V, 80V, 100V, 110V, 125V, 200V, 220V, 250V
AC/DC ο επαφέας έχει τέσσερα κύρια συστατικά:
(1) το ηλεκτρομαγνητικό σύστημα, συμπεριλαμβανομένης της σπείρας έλξης, ένας κινητός πυρήνας σιδήρου και ο στατικός πυρήνας σιδήρου
(2) το σύστημα επαφών, που περιλαμβάνει τρεις κύριες επαφές και δύο κανονικά ανοικτές, βοηθός δύο έκλεισε κανονικά την επαφή, αυτή και ο κινητός πυρήνας σιδήρου συνδέονται συνδέονται η μια με την άλλη
(3) εξαφανίζοντας συσκευή τόξων της μεγάλης περιεκτικότητας, γενικός επαφέας εναλλασσόμενου ρεύματος με την εξαφανίζοντας συσκευή τόξων, προκειμένου να κοπεί γρήγορα το τόξο, από το κάψιμο της κύριας επαφής
(4) περίβλημα μόνωσης και εξαρτήματα, όλα τα είδη άνοιξη, ένας μηχανισμός μετάδοσης, ένα δαχτυλίδι βραχυκυκλώματος, στήλη καλωδίωσης.
Κατηγορίες χρησιμοποίησης IEC
Η τρέχουσα εκτίμηση του επαφέα AC/DC εξαρτάται από την κατηγορία χρησιμοποίησης. Οι κατηγορίες παραδείγματος IEC στα πρότυπα 60947 περιγράφονται όπως:
Ρεύμα-1 - Non-inductive ή ελαφρώς επαγωγικά φορτία, φούρνοι αντίστασης
Ρεύμα-2 - έναρξη slip-ring των μηχανών: έναρξη, σβήσιμο
Ρεύμα-3 - η έναρξη των μηχανών σκίουρος-κλουβιών και το σβήσιμο μόνο μετά από τη μηχανή είναι μέχρι την ταχύτητα. (Κάνετε τον κλειδωμένο στροφέα Amps το (LRA), το πλήρες φορτίο Amps το (FLA) σπασιμάτων)
Ρεύμα-4 - έναρξη των μηχανών σκίουρος-κλουβιών με τη μέτρηση σε ίντσες και τη σύνδεση του καθήκοντος. Γρήγορες έναρξη/στάση. (Κάνετε και σπάστε LRA)
Κανονικές συνθήκες εργασίας και όροι εγκαταστάσεων
1. Το περιβάλλον εναέριο περιβάλλον είναι από -5 έως +50 βαθμούς Κελσίου.
2. Το ύψος δεν υπερβαίνει 2000m.
3. Η κλίση με την κατακόρυφο είναι όχι περισσότεροι από 5 βαθμοί.
4. Ο βαθμός ρύπανσης περιοχών εγκαταστάσεων είναι επίπεδο 3.
5. Η κατηγορία εγκατάστασης είναι κατηγορία ΙΙ.
6. Κανένα διάστημα του σημαντικού κουνήματος και του κλονισμού και της δόνησης.
