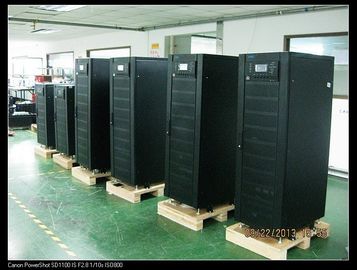

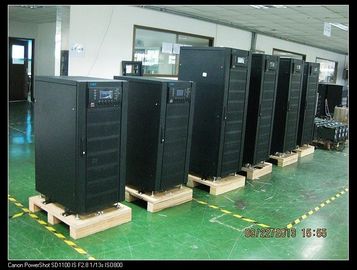

Η διπλή μετατροπή 3 φάση σε απευθείας σύνδεση Ups10- 40kva 190/208/220vac με PFC και για τα μεσαίας κλίμακας στοιχεία στρέφεται
Γρήγορη λεπτομέρεια:
1) Εκτιμημένη τάση: 190/208/220Vac, τάση γραμμή-γραμμών
2) Τύπος: Σε απευθείας σύνδεση
3)Χρήση για τους κεντρικούς υπολογιστές, κέντρο δεδομένων, τηλεπικοινωνίες
4) Παραγωγή PF0.9
POWERWELL σε απευθείας σύνδεση HF UPS (της Αμερικής) 3/3phase 10-40kva σειράς transformerless,
(Για 190/208/220Vac, τάση γραμμή-γραμμών)
Τέλειες εφαρμογές:
Διαδίκτυο Servor, κέντρο δεδομένων Διαδικτύου), μεσαίας κλίμακας σύστημα δικτύων/computingcenter, τράπεζα και τίτλοι, ομάδα επιχειρησιακών κεντρικών υπολογιστών, μεσαίας κλίμακας αυτοματισμός γραφείου, εξοπλισμός ακρίβειας, κ.λπ.
Χαρακτηριστικά γνωρίσματα: πλήρης τεχνολογία ψηφιακού ελέγχου
Ο πλήρως ψηφιακός έλεγχος με δύο DSPs, όλα τα υποσυστήματα είναι ψηφιακός που ελέγχεται συμπεριλαμβανομένου του διορθωτή IGBT, αναστροφέας, φορτιστής, εκφορτωτής.
Άριστες ηλεκτρικές ιδιότητες
Η αληθινή σε απευθείας σύνδεση διπλή οδηγία μετατροπής προσφέρει την ασφαλή και αποτελεσματική προστασία δύναμης για τα διάφορα φορτία, με την ισχυρή χωρητικότητα φορτίων παραγωγής
Υψηλός παράγοντας, πράσινος και εξοικονόμηση ενέργειας δύναμης εισαγωγής
Τέλος εισαγωγής με PFC και εισαγμένο PF ολόκληρου του UPS μέχρι 0,99
Διπλή πηγή εισαγωγής εναλλασσόμενου ρεύματος supportable
Το επιτρεπόμενο εναλλασσόμενο ρεύμα και παρακάμπτει τη 2 εισαγμένη πηγή εναλλασσόμενου ρεύματος
Ισχυρή περιβαλλοντική προσαρμοστικότητα
Ευρέα τάση εισαγωγής και φάσμα συχνότητας, προσαρμογή σε όλα τα είδη κλιματολογικού
και γεωγραφικό περιβάλλον
Περιεκτικά μέτρα προστασίας
Προστασία κύματος, προστασία βραχυκυκλώματος, και άλλη προστασία για να εξασφαλίσει την αξιοπιστία του UPS
IGBT και τα SCR υιοθετούν την προηγμένη ενότητα δύναμης EUPEC
Η υιοθέτηση της προηγμένης τεχνολογίας (οδηγώντας τεχνολογία IGBT, μαλακό over-current IGBT κλείσιμο) βελτιώνει την αξιοπιστία και την ασφάλεια του αναστροφέα.
Ευφυής διαχείριση μπαταριών (ABM)
Υιοθέτηση της ευφυούς διαχείρισης μπαταριών:
Ευφυής διαδικασία φόρτισης διαστήματος τριφασική (σταθερή τρέχουσα, σταθερή τάση, φόρτιση επιπλεόντων σωμάτων και φορτιστής που αποκλείονται, όταν μείωση τάσης μπαταριών σε ένα χαμηλότερο επίπεδο, καινούρια ξεκινήματα φορτιστών στην εργασία)
αποζημίωση θερμοκρασίας, για να επεκτείνει εξαιρετικά τη διάρκεια ζωής μπαταρίας και να ελαχιστοποιήσει τη διατηρώντας εργασία
Σε απευθείας σύνδεση θέση μπαταριών ανίχνευσης,
Το ανώτατο ρεύμα φόρτισης μπαταριών μπορεί να θέσει από το τέλος - χρήστες σύμφωνα με τα χαρακτηριστικά γνωρίσματα μπαταριών, για να αποφύγει οποιαδήποτε ζημία που προκαλείται από το μεγάλο ρεύμα φόρτισης
Συνοδευτικός χρόνος που επιδεικνύεται στην οθόνη LCD
Περιοδική self-test μπαταρία, που ανιχνεύει τα προβλήματα μπαταριών έγκαιρα
Με την αντίστροφη σύνδεση μπαταριών, πέρα από την τάση/την τρέχουσα προστασία, για να προστατεύσει την μπαταρία
Ανώτερες ικανότητες ελέγχου δικτύων
Λιμένας επικοινωνίας (RS232, USB, και ούτω καθεξής) που συνδέει με τον υπολογιστή, κάρτα SNMP προαιρετική,
Σχέδιο εύκολος-συντήρησης
a) Υιοθετεί το πλήρες μπροστινό σχέδιο συντήρησης, που μειώνει τους περιορισμούς
στο διάστημα εγκαταστάσεων, και την αποταμίευση το διάστημα του υπολογιστικού κέντρου
β) μορφωματική κατάλληλης και εύκολης περιοχών συντήρηση κατηγορίας σχεδίου,
c) Με το εγχειρίδιο διατηρήστε την παράκαμψη,
δ) αντικατάσταση μπαταριών χωρίς να αναστατώσει το τρέξιμο UPS
e) Ιστορική λειτουργία αναζήτησης αρχείων, γεγονότα επάνω στα στοιχεία to1,000
Φιλική διεπαφή
Ένδειξη επίδειξης LargeLCD και θέσης των οδηγήσεων Άφθονη επίδειξη πληροφοριών του UPS
Τεχνικές προδιαγραφές:
|
Πρότυπο
|
PWA3310
|
PWA3315
|
PWA3320
|
PWA3330
|
PWA3340
|
|
Δύναμη ικανότητας/εκτίμηση
|
10Kva/9Kw
|
15Kva/13.5Kw
|
20Kva/16Kw
|
30Kva/27Kw
|
40Kva/36Kw
|
|
Εισαγωγή εναλλασσόμενου ρεύματος
|
Εκτιμημένη τάση
|
190/208/220Vac (γραμμή-γραμμή)
|
|
Σύνδεση εισαγωγής
|
Τριφασικά τέσσερα καλώδια
|
|
Παράγοντας δύναμης
|
Επάνω από 0,99
|
|
THDI
|
Λιγότερο 2%
|
|
Σειρά τάσης
|
150-270Vac (τάση γραμμών)
|
|
Συχνότητα
|
40-70Hz
|
|
Παράκαμψη
|
150-270Vac (γραμμή-γραμμή) +/- 15%
|
|
Παραγωγή
|
ακρίβεια τάσης
|
±0.5%
|
|
Δυναμικός
επιβάτης τάσης
|
Λιγότερο 5% (βήμα φορτίων 0~100%)
|
|
THDU
|
THD λιγότερο από 0,6% (γραμμικό φορτίο), 3% (μη γραμμικό φορτίο)
|
|
Παράγοντας δύναμης
|
0,9 (καθυστέρηση)
|
|
Συχνότητα
ακολουθώντας σειρά
|
50/60Hz±3Hz
|
|
Ακρίβεια συχνότητας
|
±0.05% (τρόπος μπαταριών), ±3hz (τρόπος γραμμών)
|
|
ΠΑΡΑΓΩΓΗ
|
μετατόπιση φάσης
|
120±0.5° (φορτίο ισορροπίας ή δυσαναλογίας)
|
|
Συχνότητα
ποσοστό καταδίωξης
|
Λιγότερο 1Hz/s
|
|
Ικανότητα υπερφόρτωσης
|
105% μακροπρόθεσμη λειτουργία
|
|
125%, μεταφορά για να παρακάμψει μετά από 10 λεπτά
|
|
Επάνω από 150%, μεταφορά για να παρακάμψει μετά από 1s
|
|
|
Παράκαμψη
υπερφόρτωση
|
μέχρι 180%, μακροπρόθεσμη λειτουργία
|
|
Επάνω από 180%, διαρκέστε για 1s
|
|
Χρόνος μεταφοράς
|
0ms
|
|
Σύστημα
|
|
Αποδοτικότητα συστημάτων
|
Επάνω από 90% 98% (ECO) τρόπος
|
|
Επίδειξη
|
Οθόνη αφής LCD+LED
|
|
EMC
|
Iec62040-2
|
|
IEC61000-4-2 (ESD)
|
|
IEC61000-4-3 (RS)
|
|
IEC6100-4 (EFT)
|
|
Iec6100-4-5 (κύμα)
|
|
Θόρυβος (1m)
|
Λιγότερο 60dB
|
|
Αντίσταση μόνωσης
|
Επάνω από 2M (500VDC)
|
|
Ένταση μόνωσης
|
(εισαγωγή, παραγωγή στο PE) 2820Vdc, τρέχων χαμηλότερος διαρροής από 3.5mA, καμία ανάφλεξη πυρκαγιάς σε 1min
|
|
Προστασία κύματος
|
Καλύψτε την απαίτηση IEC60664-1class, υπομείνετε το κύμα 1.2/50us+8/20us υψηλότερου από 6KV/3KA
|
|
Κατηγορία IP
|
IP30
|
|
Διαμόρφωση μπαταριών
|
|
Εγκατάσταση (συνεχές ρεύμα)
|
+96/108/120Vdc, ﹣ 96/108/120Vdc (settable)
|
|
Σύνδεση
|
Σύνδεση κατώτατων καλωδίων στο μέτωπο
|
|
Φορτιστής
|
1-20A (διευθετήσιμο)
|
|
Διάσταση
(W×D×H)
|
Μακροπρόθεσμο πρότυπο
|
620×800×1100
|
720×900×1850
|
|
Ενσωματωμένο batt.
|
620×800×700
|
720×900×1050
|
|
Βάρος (κλ)
|
Μακροπρόθεσμο πρότυπο
|
40
|
60
|
70
|
120
|
130
|
|
Ενσωματωμένο batt.
|
125
|
145
|
180
|
300
|
340
|
Σημείωση: Οποιαδήποτε προδιαγραφή υποκείμενη στην αλλαγή χωρίς προειδοποίηση
