Διπλή σε απευθείας σύνδεση UPS μετατροπής γραμμή 3phase 10kva HF 208Vac - - γραμμή



Διπλή σε απευθείας σύνδεση UPS μετατροπής γραμμή 3phase 10kva HF 208Vac - - γραμμή





Εισαγωγή:



Διπλή σε απευθείας σύνδεση UPS μετατροπής γραμμή 3phase 10kva HF 208Vac - - γραμμή

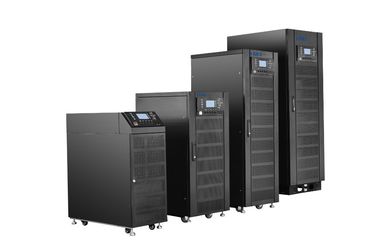

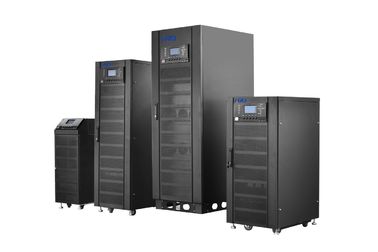

Η σειρά 3 φάση 10-80kva Powerwell (Αμερική) είναι μια uninterruptible παροχή ηλεκτρικού ρεύματος υψηλών σημείων, η οποία έχει υιοθετήσει τον κόσμο που οδηγεί την ηλεκτρική και ηλεκτρονική τεχνολογία στην απόδοση αύξησης και η έξοχη υψηλή υψηλή ταχύτητα DSPs αξιοπιστίας (MTBT>200,000h) .3nos με τον ολοκληρωμένο ψηφιακό έλεγχο εξασφαλίζει πλήρως υψηλότερη ποιότητα της παροχής ηλεκτρικού ρεύματος και του UPS reliabitly. Όντας σόι στην εισαγωγή 1,0 ο παράγοντας δύναμης και λιγότερο από 2% THDi οδηγεί αυτό το UPS πράσινο και ενέργεια - αποταμίευση. Προσφέρει επίσης το σχέδιο εξανθρωπισμού: πλήρης μπροστινή πρόσβαση της δυνατότητας υπηρεσιών, φιλική προς το χρήστη οθόνη αφής.



Τέλειες εφαρμογές:



Διαδίκτυο Servor, μέσο κέντρο δεδομένων, μεσαίας κλίμακας σύστημα δικτύων/υπολογιστικό κέντρο, τράπεζα και τίτλοι, ομάδα επιχειρησιακών κεντρικών υπολογιστών, μεσαίας κλίμακας αυτοματισμός γραφείου, εξοπλισμός ακρίβειας, κ.λπ.



Χαρακτηριστικά γνωρίσματα: πλήρης τεχνολογία ψηφιακού ελέγχου



Ο πλήρως ψηφιακός έλεγχος με δύο DSPs, όλα τα υποσυστήματα είναι ψηφιακός που ελέγχεται συμπεριλαμβανομένου του διορθωτή IGBT, αναστροφέας, φορτιστής, εκφορτωτής.



Άριστες ηλεκτρικές ιδιότητες



Η αληθινή σε απευθείας σύνδεση διπλή οδηγία μετατροπής προσφέρει την ασφαλή και αποτελεσματική προστασία δύναμης για τα διάφορα φορτία, με την ισχυρή χωρητικότητα φορτίων παραγωγής



Υψηλός παράγοντας, πράσινος και εξοικονόμηση ενέργειας δύναμης εισαγωγής



Τέλος εισαγωγής με PFC και εισαγμένο PF ολόκληρου του UPS μέχρι 0,999,



Διπλή πηγή εισαγωγής εναλλασσόμενου ρεύματος supportable



Το επιτρεπόμενο εναλλασσόμενο ρεύμα και παρακάμπτει τη 2 εισαγμένη πηγή εναλλασσόμενου ρεύματος



Ισχυρή περιβαλλοντική προσαρμοστικότητα



Ευρέα τάση εισαγωγής και φάσμα συχνότητας, προσαρμογή σε όλα τα είδη κλιματολογικού

και γεωγραφικό περιβάλλον



Περιεκτικά μέτρα προστασίας



 Προστασία κύματος, προστασία βραχυκυκλώματος, και άλλη προστασία για να εξασφαλίσει την αξιοπιστία του UPS

IGBT και το SCR υιοθετούν την προηγμένη ενότητα δύναμης EUPEC

Η υιοθέτηση της προηγμένης τεχνολογίας (οδηγώντας τεχνολογία IGBT, μαλακό over-current IGBT κλείσιμο) βελτιώνει την αξιοπιστία και την ασφάλεια του αναστροφέα.



Παρόμοιο μορφωματικό σχέδιο



Κάθε κύριος πίνακας φάσης σχεδιάζεται όπως το ράφι για την εύκολες συγκέντρωση και τη συντήρηση

Ενσωματωμένο βυσματωτό σχέδιο πακέτων μπαταριών για την εύκολη χρήση



Ευφυής διαχείριση μπαταριών (ABM)



Υιοθέτηση της ευφυούς διαχείρισης μπαταριών:

Ευφυής φορτιστής: τριφασική διαδικασία φόρτισης διαστήματος (σταθερή τρέχουσα, σταθερή τάση, φόρτιση επιπλεόντων σωμάτων και φορτιστής που αποκλείονται, όταν μείωση τάσης μπαταριών σε ένα χαμηλότερο επίπεδο, καινούρια ξεκινήματα φορτιστών στην εργασία)

Συνοδευτικός χρόνος που επιδεικνύεται στην οθόνη LCD

Αποζημίωση θερμοκρασίας μπαταριών

Σε απευθείας σύνδεση θέση μπαταριών ανίχνευσης,

Το ανώτατο ρεύμα φόρτισης μπαταριών μπορεί να θέσει από το τέλος - χρήστες σύμφωνα με τα χαρακτηριστικά γνωρίσματα μπαταριών, για να αποφύγει οποιαδήποτε ζημία που προκαλείται από το μεγάλο ρεύμα φόρτισης

Περιοδική self-test μπαταρία, που ανιχνεύει τα προβλήματα μπαταριών έγκαιρα

Με την αντίστροφη σύνδεση μπαταριών, πέρα από την τάση/την τρέχουσα προστασία, για να προστατεύσει την μπαταρία



Λειτουργία κρύας έναρξης και έναρξης εναλλασσόμενου ρεύματος



Άμεσα αρχίστε το UPS μέσω της μπαταρίας ή τα ξεκινήματα μέσω των κεντρικών αγωγών μόνο.



Ανώτερες ικανότητες ελέγχου δικτύων



Λιμένας επικοινωνίας (RS232, USB, και ούτω καθεξής) που συνδέει με τον υπολογιστή, κάρτα SNMP προαιρετική,



Σχέδιο εύκολος-συντήρησης



a) Υιοθετεί το πλήρες μπροστινό σχέδιο συντήρησης, που μειώνει τους περιορισμούς

στο διάστημα εγκαταστάσεων, και την αποταμίευση το διάστημα του υπολογιστικού κέντρου

β) μορφωματική κατάλληλης και εύκολης περιοχών συντήρηση κατηγορίας σχεδίου,

c) Με το εγχειρίδιο διατηρήστε την παράκαμψη,

δ) αντικατάσταση μπαταριών χωρίς να αναστατώσει το τρέξιμο UPS

e) Ιστορική λειτουργία αναζήτησης αρχείων, γεγονότα επάνω στα στοιχεία to1,000



Φιλική διεπαφή με το μεγάλο LCD



 Μεγάλη ένδειξη επίδειξης LCD και θέσης των οδηγήσεων  Άφθονη επίδειξη πληροφοριών του UPS



Τεχνικές προδιαγραφές:

Πρότυπο	PWA3310XL	PWA3310XS	PWA3320XL	PWA3320XS		PWA3330XL		PWA3330XS
Εισαγωγή κεντρικών αγωγών
Εκτιμημένη τάση εισαγωγής	208/220VAC (γραμμή-γραμμή), 3 φάσεις + ουδέτερος + αλεμένος
Εκτιμημένη συχνότητα	50/60Hz
Σειρά τάσης εισαγωγής	187~260Vac (γραμμή-γραμμή), πλήρες φορτίο 125V~187Vac (γραμμή-γραμμή), μειώσεις φορτίων γραμμικά σύμφωνα με την ελάχιστη τάση φάσης		167~260Vac (γραμμή-γραμμή), πλήρες φορτίο 125V~167Vac (γραμμή-γραμμή), μειώσεις φορτίων γραμμικά σύμφωνα με την ελάχιστη τάση φάσης
Φάσμα συχνότητας εισαγωγής	40Hz~70Hz
Παράγοντας δύναμης εισαγωγής	>0,99
Εισαγωγή τρέχον THDi	<5>		<4>
Εισαγωγή παράκαμψης
Εκτιμημένη τάση παράκαμψης	208/220VAC (γραμμή-γραμμή)
Εκτιμημένη συχνότητα	50/60Hz
Σειρά τάσης παράκαμψης	Επιλέξιμος, προεπιλογή -20%~+15% Ανώτερο όριο: +10%, +15%, +20%, +25% Χαμηλότερο όριο: -10%, -15%, -20%, -30%, -40%
Φάσμα συχνότητας παράκαμψης	Επιλέξιμος, ±1Hz, ±3Hz, ±5Hz
Υπερφόρτωση παράκαμψης	125% μακροπρόθεσμη λειτουργία 125%~130% για 10min 130%~150% για 1min					110% μακροπρόθεσμη λειτουργία 110%~125% για 1min 125%~150% για τη δεκαετία του '30
Παραγωγή
Εκτιμημένη τάση αναστροφέων	208/220VAC (γραμμή-γραμμή)
Εκτιμημένη συχνότητα	50/60Hz
Παράγοντας δύναμης παραγωγής	1		0,9
Ακρίβεια τάσης	±1.5% (γραμμικό φορτίο 0-100%)
Παροδική απάντηση	<5>
Παροδική αποκατάσταση	< 30ms="" for="" step="" load="">
Τάση THDu παραγωγής	<1> <5> σύμφωνα με iec/en62040-3
Υπερφόρτωση αναστροφέων	<110> 110%~125%, 1min 125%~150%, η δεκαετία του '30 >150%, 200ms		<110> 110%~125%, 10min 125%~150%, 1min
Κανονισμός συχνότητας	50/60Hz±0.1%
Συγχρονισμένη σειρά	Settable, ±0.5Hz ~ ±5Hz, προεπιλογή ±3Hz
Συγχρονισμένος γυρίστε το ποσοστό	Settable, 0.5Hz/S ~ 3Hz/s, προεπιλογή 0.5Hz/s
Μπαταρία και φορτιστής
Τάση ποσοστού μπαταριών	±120VDC
Δύναμη φορτιστών	δύναμη συστημάτων max=20%
Αποδοτικότητα
Κανονική λειτουργία	93%max		94%max
Λειτουργία μπαταριών	92.5%max		93%max
Σύστημα
Επίδειξη	ΟΔΗΓΗΜΕΝΟΣ + LCD
Διεπαφή	Πρότυπα: RS232, RS485 Επιλογή: SNMP, ξηρά επαφή, παράλληλη εξάρτηση, κρύα έναρξη μπαταριών
Περιβαλλοντικός
Θερμοκρασία λειτουργίας	0 ~ 40 ℃
Θερμοκρασία αποθήκευσης	-40 ~ 70 ℃
Σχετική υγρασία	0 ~ 95% (μη συμπύκνωση)
Θόρυβος (1 μέτρο)	58dB @ φορτίο 100%, φορτίο 52dB @ 45%		70dB @ φορτίο 100%, φορτίο 62dB @ 45%
Φυσικά στοιχεία
Διάσταση (W*D*H, χιλ.)	250*660*530	250*840*715	250*950*770	500*840*1400			250*950*770		500*840*1400
Ζυγίστε (κλ)	31	51.5 (χωρίς μπαταρία)	64	140 (χωρίς μπαταρία)			64		140 (χωρίς μπαταρία)

Σημείωση: Οποιαδήποτε προδιαγραφή υποκείμενη στην αλλαγή χωρίς προειδοποίηση
