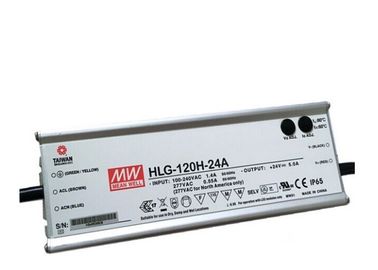

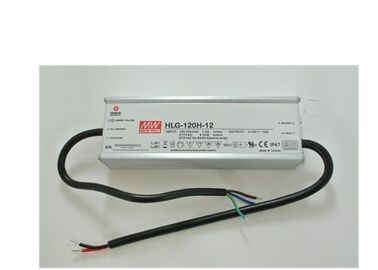

IP67 παροχή ηλεκτρικού ρεύματος των οδηγήσεων οδηγών φωτισμού των οδηγήσεων υψηλής δύναμης hlg-120h-36A

IP67 παροχή ηλεκτρικού ρεύματος των οδηγήσεων οδηγών φωτισμού των οδηγήσεων υψηλής δύναμης hlg-120h-36A

Χαρακτηριστικά γνωρίσματα σειράς HLG (υψηλή αποδοτικότητα 80~120W με PFC):

1. Καθολική εισαγμένη εναλλασσόμενο ρεύμα (μέχρι 305VAC)/μεγάλη έκταση
2. Προστασία: Βραχυκύκλωμα/πέρα από το ρεύμα/πέρα από την τάση/πέρα από τη θερμοκρασία
3. Ενσωματωμένη ενεργός λειτουργία PFC
4. Υψηλή αποδοτικότητα μέχρι 93.5%
5. IP67/IP65 σχέδιο για τις εσωτερικές ή υπαίθριες εγκαταστάσεις
6. Ρεύμα παραγωγής διευθετήσιμο μέσω του καλωδίου παραγωγής ή του εσωτερικού ποτενσιόμετρου
7. Ψύξη από την ελεύθερη μεταφορά αέρα
8. Κατάλληλος για την ξηρά, υγρή, και υγρή θέση
9. Κατάλληλος για τις εφαρμογές φωτισμού των οδηγήσεων και φωτισμού οδών
10. Συναντήστε 4kV το επίπεδο ασυλίας κύματος (iec61000-4-5)
11. Κατηγορία 2 μονάδα δύναμης/πέρασμα LPS (εκτός από hlg-120H)

12. Πολλαπλάσια πρότυπα για την επιλογή:
Τύπος Α: IP65 εκτιμημένος. Η τάση παραγωγής και το σταθερό τωρινό επίπεδο μπορούν να ρυθμιστούν μέσω του εσωτερικού ποτενσιόμετρου
B-Type: IP67 εκτιμημένα και ενσωματωμένα 3 σε 1 λειτουργία εξασθένισης (1~10VDC, σήμα PWM, ή αντίσταση)
Κενός-τύπος: IP67 εκτιμημένος. Καλώδιο για τη I/O σύνδεση
BL-τύπος (επιλογή): για hlg-80H B-Type μόνο, τη «απαριθμημένη UL8750» ασφάλεια & IP66 εγκεκριμένος, η επαφή ΣΗΜΑΊΝΕΙ ΚΑΛΆ για τις λεπτομέρειες
Δ-τύπος (επιλογή): IP67 εκτιμημένος. Η λειτουργία εξασθένισης χρονομέτρων, επαφή ΣΗΜΑΙΝΕΙ ΚΑΛΑ για τις λεπτομέρειες (ασφάλεια εκκρεμής για
100W/120W)
13. Προαιρετικό CQC διαμορφώνει διαθέσιμο (τύπος HLG-80H/100H/120H-A/Blank)
14. 5 έτη εξουσιοδότησης

Hlg-120H χαρακτηριστικά γνωρίσματα σειράς:
1. Καθολικό εναλλασσόμενο ρεύμα που εισάγεται/μεγάλη έκταση (μέχρι 305VAC)

2. Ενσωματωμένη ενεργός λειτουργία PFC

3. Υψηλή αποδοτικότητα μέχρι 93.5%
4. Προστασία: Βραχυκύκλωμα/πέρα από το ρεύμα/πέρα από την τάση/πέρα από τη θερμοκρασία
5. Ψύξη από την ελεύθερη μεταφορά αέρα

6. Σημείο OCP διευθετήσιμο μέσω του καλωδίου παραγωγής ή του εσωτερικού ποτενσιόμετρου

7. IP67/IP65 σχέδιο για τις εσωτερικές ή υπαίθριες εγκαταστάσεις

8. Τρία σε μια λειτουργία εξασθένισης (1~10Vdc ή σήμα ή αντίσταση PWM)

9. Κατάλληλος εφαρμογές για των οδηγήσεων φωτισμού και κίνησης των σημαδιών

10. Συμμόρφωση στους παγκόσμιους κανονισμούς για την ασφάλεια για το φωτισμό

11. Κατάλληλος για τις ξηρές/υγρές/υγρές θέσεις

12. 5 έτη εξουσιοδότησης

Παροχές ηλεκτρικού ρεύματος σειράς HLG:

Hlg-40H σειρά, hlg-60H σειρά, hlg-80H σειρά, hlg-100H σειρά, hlg-120H σειρά, hlg-150H σειρά, hlg-185H σειρά, hlg-240H σειρά, hlg-320H σειρά, hlg-600H σειρά

Γρήγορες λεπτομέρειες hlg-120H της παροχής ηλεκτρικού ρεύματος των οδηγήσεων:

() = Α, Β, BL, Δ ή κενό

Προδιαγραφές hlg-120H:

ΣΗΜΕΙΩΣΕΙΣ:

1. Όλες οι παράμετροι αναφερθείσες ΟΧΙ ειδικά μετριούνται στην εισαγωγή 230VAC, εκτίμησαν το φορτίο και 25℃ της περιβαλλοντικής θερμοκρασίας.
2. Ο κυματισμός & ο θόρυβος μετριούνται σε 20MHz του εύρους ζώνης με τη χρησιμοποίηση» στριμμένο ζευγάρι-καλώδιο 12 που ολοκληρώνεται με ένα 0.1uf & 47uf παράλληλος πυκνωτής.
3. Ανοχή: περιλαμβάνει την ανοχή οργάνωσης, τον κανονισμό γραμμών και τον κανονισμό φορτίων.

4. Παρακαλώ αναφερθείτε στις «DRIVE ΜΕΘΟΔΟΥΣ ΕΝΌΤΗΤΑΣ των οδηγήσεων».
5. Το Derating μπορεί να απαιτηθεί κάτω από τη χαμηλή τάση εισαγωγής. Παρακαλώ ελέγξτε τα στατικά χαρακτηριστικά για περισσότερες λεπτομέρειες.

6. Ένας τύπος μόνο.

7. Η ασφάλεια και το σχέδιο EMC αναφέρονται σε en60598-1, CNS15233, GB7000.1, FCC part18.

8. Το μήκος του χρόνου οργάνωσης μετριέται στην κρύα πρώτη έναρξη. Ανοίξτε /OFF που η παροχή ηλεκτρικού ρεύματος μπορεί να οδηγήσει στην αύξηση του χρόνου οργάνωσης.
9. Η παροχή ηλεκτρικού ρεύματος θεωρείται ως συστατικό που θα χρησιμοποιηθεί σε σχέση με με τον τελικό εξοπλισμό. Δεδομένου ότι η απόδοση EMC θα επηρεαστεί από την πλήρη εγκατάσταση, οι τελικοί κατασκευαστές εξοπλισμού πρέπει να επαναποκτήσουν το δικαίωμα την οδηγία EMC για την πλήρη εγκατάσταση πάλι.

10. Αναφερθείτε στη δήλωση εξουσιοδότησης.

11. Για να ικανοποιήσει τις απαιτήσεις του πιό πρόσφατου κανονισμού cErp για τα κοu'φώματα φωτισμού, αυτή η παροχή ηλεκτρικού ρεύματος των οδηγήσεων μπορεί μόνο να χρησιμοποιηθεί πίσω από έναν διακόπτη χωρίς μόνιμα συνδεμένος με τους κεντρικούς αγωγούς.

Hlg-120H δελτίο σειράς:
