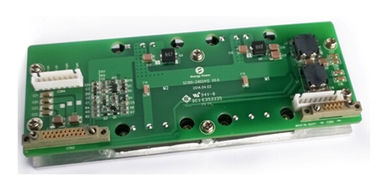

Ρεύμα-συνεχές ρεύμα παραγωγή 24V12V SC100-24D2412 παροχών ηλεκτρικού ρεύματος 100W
Κύρια χαρακτηριστικά
Σειρά εισαγωγής: 18~36Vdc
Διπλά αποτελέσματα: 24V/2.5A, 12V/3.33A
Υψηλή αποδοτικότητα: 90%
Κανονισμός γραμμών: ≤±1%
Κανονισμός φορτίων: ≤±1%
Χαμηλός: ≤±1%
Επιτρέψτε (το On/Off) έλεγχο
Τάση απομόνωσης: 1500Vdc
Προστασία βραχυκυκλώματος τρόπου λόξιγκα
Παραγωγή πέρα από την τρέχουσα προστασία
Φυσικός δροσερός
Επισκόπηση προϊόντων
Αυτή η προηγμένη επεξεργασία δύναμης μετατροπέων ρεύμα-συνεχές ρεύμα χρήση, έλεγχος και τεχνολογίες συσκευασίας για να παρέχει την απόδοση, την ευελιξία, την αξιοπιστία και την αποτελεσματικότητα δαπανών ενός ώριμου τμήματος δύναμης. Η μετατροπή υψηλής συχνότητας παρέχει στην πυκνότητα υψηλής δύναμης τη χαμηλού θορύβου και υψηλή αποδοτικότητα. Baseplate αργιλίου η δομή παρέχει την εξαιρετική θερμική απόδοση.
Ηλεκτρικά χαρακτηριστικά
Χαρακτηριστικά εισαγωγής
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
Σειρά τάσης εισαγωγής |
18 |
24 |
36 |
Vdc |
|
Μέγιστο ρεύμα εισαγωγής |
|
|
6.5 |
Α |
Ελάχιστη τάση εισαγωγής, πλήρες φορτίο |
Αποδοτικότητα |
|
90 |
|
% |
Η εκτιμημένη τάση εισαγωγής, εκτίμησε το φορτίο |
Χαρακτηριστικά παραγωγής
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
||
Σειρά τάσης παραγωγής |
24V |
23.52 |
24 |
24.48 |
Vdc |
|
|
12V |
11.76 |
12 |
12.24 |
Vdc |
|
||
Σειρά ρευμάτων παραγωγής |
24V |
0 |
|
2.5 |
Α |
|
|
12V |
0 |
|
3.33 |
Α |
|
||
Κανονισμός γραμμών |
|
|
±1 |
% |
|
||
Κανονισμός φορτίων |
|
|
±1 |
% |
|
||
Κυματισμός & θόρυβος |
24V |
|
|
240 |
MV |
Εκτιμημένη εισαγωγή, πλήρες φορτίο, εύρος ζώνης 20 MHZ |
|
12V |
|
|
120 |
MV |
Εκτιμημένη εισαγωγή, πλήρες φορτίο, εύρος ζώνης 20 MHZ |
||
Δυναμική απάντηση |
Απόκλιση |
|
|
±4 |
% |
25% 50% 25% Iout ανώτατο, 50% 75% 50% Iout ανώτατο, 1A/us |
|
Εγκαθιστώντας χρόνος |
|
|
300 |
εμείς |
Σε μέσα 1% Vout nom. |
||
Η τάση παραγωγής υπερανυψώνει |
|
|
5 |
% |
|
||
Ικανότητα παραγωγής |
24V |
|
|
1800 |
μF |
|
|
12V |
|
|
3000 |
μF |
|
||
Επιτρέψτε τον έλεγχο |
|
|
|
|
Εξωτερικός διακόπτης |
||
Σημείωση: Ένας εξωτερικός διακόπτης ελέγχει επιτρέπει τη λειτουργία. Πιέστε το διακόπτη μόλις κάτω από την τάση εισαγωγής στον όρο, επάνω η ενότητα. Πιέστε το διακόπτη πάλι, η ενότητα θα τροφοδοτήσει μακριά.
Χαρακτηριστικά προστασίας
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
|
Παραγωγή πέρα από την προστασία φορτίων |
24V |
2.75 |
|
4.5 |
Α |
Λόξιγκας |
12V |
3.5 |
|
6.5 |
Α |
||
Προστασία βραχυκυκλώματος |
|
|
10 |
mΩ |
Λόξιγκας |
Περιβαλλοντικά χαρακτηριστικά
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
Λειτουργούσα θερμοκρασία |
-20 |
|
+60 |
℃ |
|
Θερμοκρασία αποθήκευσης |
-40 |
|
+85 |
℃ |
|
Σχετική υγρασία |
20 |
|
90 |
% |
|
Υγρασία αποθήκευσης |
10 |
|
95 |
% |
|
Ύψος |
|
|
3000 |
μ |
|
Χαρακτηριστικά ασφάλειας
Παράμετρος |
Λ. |
Τύπος |
Max |
Μονάδες |
Σημειώσεις |
|
Τάση απομόνωσης |
Εισαγωγή στην παραγωγή |
1500 |
|
|
Vdc |
1mA/1min, καμία να σχηματίσει τόξο και διακοπή |
Εισαγωγή στο έδαφος |
1500 |
|
|
Vac |
||
Παραγωγή στο έδαφος |
500 |
|
|
Vdc |
1mA/1min, καμία να σχηματίσει τόξο και διακοπή |
|
Αντίσταση απομόνωσης |
Εισαγωγή στην παραγωγή |
100 |
|
|
MΩ |
500Vdc/1min, κανονική ατμοσφαιρική πίεση, υγρασία 90% |
Συμμόρφωση προτύπων
Πρότυπα |
Σημειώσεις |
Mil-STD-704 |
|
Mil-STD-1399 |
|
Mil-STD-810 |
|
EN60950 |
|
GB4943 |
|
IEC 61000-4-2 |
|
Φυσικές πληροφορίες
Μηχανική περίληψη
Length×width×heigth: 160×60×26 (χιλ.), 6.3×2.36×1.02 (μέσα),
Προσδιορισμοί καρφιτσών
Συνδέστε/προδιαγραφή |
Καρφώστε το αριθ. |
Όνομα |
CON1/CY59T10BJ |
1.6 |
Vin+ |
2.3.4.7.8.9 |
NU |
|
5.10 |
VIN- |
|
CON2/CY59Z20BJ |
1 |
24V2 (Vout-) |
11 |
24V2 (Vout+) |
|
2 |
ON/OFF1 |
|
12 |
ON/OFF2 |
|
3.4.5.8.13.14.15.18 |
NU |
|
6.16 |
24V1 (Vout-) |
|
7.17 |
24V1 (Vout+) |
|
9.19 |
12V (Vout-) |
|
10.20 |
12V (Vout+) |
Σημειώσεις εφαρμογής: Ποικίλες σημειώσεις εφαρμογής και οι τεχνικές Λευκές Βίβλοι μπορούν να μεταφορτωθούν με το σχήμα pdf από τον ιστοχώρο μας.
