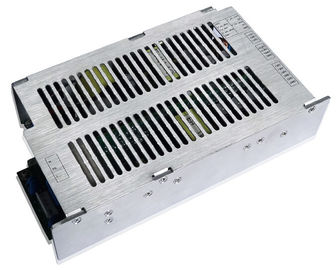

Ρεύμα-συνεχές ρεύμα παραγωγή 30V/12A, 5.8V/9A, 24V/2.5A, 12V/2.5A SC500-220Q30 παροχών ηλεκτρικού ρεύματος 500W
Κύρια χαρακτηριστικά
Σειρά εισαγωγής: 165~270Vac
Τετραπλάσια αποτελέσματα: 30V/12A, 5.8V/9A, 24V/2.5A, 12V/2.5A
Υψηλή αποδοτικότητα: 87%
Κανονισμός γραμμών: ≤±2%
Κανονισμός φορτίων: ≤±2%
Προστασία βραχυκυκλώματος
Παραγωγή πέρα από την τρέχουσα προστασία
Παραγωγή πέρα από την προστασία τάσης
Εισαγωγή πέρα από την προστασία τάσης
Εισαγωγή κάτω από την ανταπεργία τάσης
Πέρα από την προστασία θερμοκρασίας
RoHS υποχωρητικό
Φυσικός δροσερός
Επισκόπηση προϊόντων
Αυτή η προηγμένη επεξεργασία δύναμης μετατροπέων ρεύμα-συνεχές ρεύμα χρήση, έλεγχος και τεχνολογίες συσκευασίας για να παρέχει την απόδοση, την ευελιξία, την αξιοπιστία και την αποτελεσματικότητα δαπανών ενός ώριμου τμήματος δύναμης. Η μετατροπή υψηλής συχνότητας παρέχει στην πυκνότητα υψηλής δύναμης τη χαμηλού θορύβου και υψηλή αποδοτικότητα.
Ηλεκτρικά χαρακτηριστικά
Χαρακτηριστικά εισαγωγής
|
Παράμετρος
|
Λ.
|
Τύπος
|
Max
|
Μονάδες
|
Σημειώσεις
|
|
Εκτιμημένη τάση εισαγωγής
|
|
220
|
|
Vac
|
|
|
Σειρά τάσης εισαγωγής εναλλασσόμενου ρεύματος
|
165
|
|
270
|
Vac
|
|
|
Φάσμα συχνότητας εισαγωγής εναλλασσόμενου ρεύματος
|
47
|
|
63
|
Hz
|
|
|
Μέγιστο ρεύμα εισαγωγής
|
|
|
3.5
|
Α
|
Ελάχιστη τάση εισαγωγής, πλήρες φορτίο
|
|
Ρεύμα εισροής εισαγωγής
|
|
|
40
|
Α
|
Μέγιστη τάση εισαγωγής, 25℃, πρώτη έναρξη
|
|
Αποδοτικότητα
|
85
|
87
|
|
%
|
Η εκτιμημένη τάση εισαγωγής, εκτίμησε το φορτίο
|
Χαρακτηριστικά παραγωγής
|
Παράμετρος
|
Λ.
|
Τύπος
|
Max
|
Μονάδες
|
Σημειώσεις
|
|
Σειρά τάσης παραγωγής
|
30V
|
24
|
30
|
31
|
Vdc
|
|
|
5.8V
|
5.6
|
5.8
|
6
|
Vdc
|
|
|
24V
|
23
|
24
|
25
|
Vdc
|
Επιτρέψτε on/off
|
|
12V
|
11
|
12
|
13
|
Vdc
|
Επιτρέψτε on/off
|
|
Σειρά ρευμάτων παραγωγής
|
30V
|
0
|
9
|
12
|
Α
|
|
|
5.8V
|
0
|
6
|
9
|
Α
|
|
|
24V
|
0
|
2
|
2.5
|
Α
|
|
|
12V
|
0
|
2
|
2.5
|
|
|
|
Κανονισμός γραμμών
|
|
|
±2
|
%
|
|
|
Κανονισμός φορτίων
|
|
|
±2
|
%
|
|
|
Κανονισμός θερμοκρασίας
|
|
±0.02
|
|
%/°C
|
Πέρα από τη λειτουργούσα σειρά θερμοκρασίας
|
|
Κυματισμός & θόρυβος
|
30V
|
|
|
400
|
MV
|
Εκτιμημένη εισαγωγή, πλήρες φορτίο, εύρος ζώνης 20 MHZ
|
|
5.8V
|
|
|
116
|
MV
|
|
24V
|
|
|
280
|
MV
|
|
12V
|
|
|
240
|
MV
|
|
Διεγερτικός χρόνος ανόδου
|
|
|
500
|
κα
|
Πλήρες φορτίο, 10%~90% Vout
|
|
Διεγερτικός χρόνος καθυστέρησης
|
|
|
4
|
s
|
220Vac, πλήρες φορτίο
|
|
Η τάση παραγωγής υπερανυψώνει
|
|
|
±5
|
%
|
|
Χαρακτηριστικά προστασίας
|
Παράμετρος
|
Λ.
|
Τύπος
|
Max
|
Μονάδες
|
Σημειώσεις
|
|
Εισαγωγή κάτω από την κλειδαριά τάσης έξω
|
Διεγερτικό κατώτατο όριο τάσης
|
155
|
|
165
|
Vac
|
|
|
Κατώτατο όριο τάσης διακοπών
|
135
|
|
145
|
Vac
|
|
|
Εισαγωγή πέρα από την προστασία τάσης
|
Προστατεύστε την τάση
|
285
|
|
305
|
Vac
|
|
|
Τάση αποκατάστασης
|
275
|
|
295
|
Vac
|
|
|
Παραγωγή πέρα από την προστασία τάσης
|
30V
|
32
|
|
35
|
Vdc
|
Λόξιγκας
|
|
5.8V
|
|
|
7.5
|
Vdc
|
Λόξιγκας
|
|
Προστασία βραχυκυκλώματος
|
|
|
10
|
mΩ
|
Λόξιγκας
|
|
Προστασία πέρα-θερμοκρασίας
|
|
|
|
|
Αυτόματη αποκατάσταση
|
|
Ανιχνευτής τάσης εισαγωγής
|
150-290Vac μετατρέπουν σε 0.5-3.1Vdc τη γραμμική αλλαγή
|
Όροι φορτίων:
30V/9.5A, 5.8V/6A, 12V/2A, 24V/2A
|
|
Τρέχων ανιχνευτής εισαγωγής
|
0-3A μετατρέψτε σε 0.5-3.1Vdc τη γραμμική αλλαγή
|
| |
|
|
|
|
|
|
|
Γενικά χαρακτηριστικά
|
Παράμετρος
|
Λ.
|
Τύπος
|
Max
|
Μονάδες
|
Σημειώσεις
|
|
MTBF
|
100
|
|
|
KHrs
|
Εκτιμημένη εισαγωγή, πλήρες φορτίο, 25℃
|
|
Βάρος
|
|
|
1500
|
γ
|
|
Περιβαλλοντικά χαρακτηριστικά
|
Παράμετρος
|
Λ.
|
Τύπος
|
Max
|
Μονάδες
|
Σημειώσεις
|
|
Λειτουργούσα θερμοκρασία
|
-40
|
|
+75
|
℃
|
|
|
Θερμοκρασία αποθήκευσης
|
-40
|
|
+85
|
℃
|
|
|
Σχετική υγρασία
|
10
|
|
90
|
%
|
|
|
Υγρασία αποθήκευσης
|
10
|
|
95
|
%
|
|
|
Ύψος
|
|
|
4000
|
μ
|
|
|
Ατμοσφαιρική πίεση
|
70
|
|
106
|
KPa
|
|
Χαρακτηριστικά ασφάλειας
|
Παράμετρος
|
Λ.
|
Τύπος
|
Max
|
Μονάδες
|
Σημειώσεις
|
|
Τάση απομόνωσης
|
Εισαγωγή στην παραγωγή
|
1500
|
|
|
Vac
|
5mA/1min, καμία να σχηματίσει τόξο και διακοπή
|
|
Εισαγωγή στο έδαφος
|
1500
|
|
|
Vac
|
|
Παραγωγή στο έδαφος
|
500
|
|
|
Vdc
|
5mA/1min, καμία να σχηματίσει τόξο και διακοπή
|
|
Αντίσταση απομόνωσης
|
Εισαγωγή στην παραγωγή
|
10
|
|
|
MΩ
|
500Vdc/1min, κανονική ατμοσφαιρική πίεση, υγρασία 90%
|
|
Ρεύμα διαρροής
|
Εισαγωγή στο έδαφος
|
|
|
3.5
|
μΑ
|
264Vac, κανονικός όρος
|
Χαρακτηριστικά EMC
|
Στοιχείο
|
Πρότυπα
|
Όροι
|
Σημειώσεις
|
|
CE
|
En301489-1-8.4
|
Κατηγορία Ψ
|
Δοκιμή συστημάτων περασμάτων
|
|
ΕΠΑΝ
|
En301489-1-8.4
|
Κατηγορία Ψ
|
Δοκιμή συστημάτων περασμάτων
|
|
Αρμονικός
|
En301489-1-8.5
|
|
|
|
Διακυμάνσεις και τρεμούλιασμα τάσης
|
En301489-1-8.6
|
|
|
|
Κύμα
|
En61000-4-5
|
Διαφορικός τρόπος ±2KV, κοινό mode±4KV
|
Κριτήριο Β
|
|
ΕΜΒΥΘΙΣΗ
|
En61000-4-11
EN55024
|
Εμβύθιση τάσης 0%Ut, 10ms
|
Κριτήριο Β, δοκιμή στη φάση 0, 90, 180 και 270
|
|
Εμβύθιση τάσης σε 40%Ut, 20ms
|
|
Εμβύθιση τάσης σε 70%Ut, 50ms
|
Σημειώσεις:
Κριτήριο Α: Κανονική απόδοση κατά τη διάρκεια και μετά από της δοκιμής.
Κριτήριο Β: Η χαμηλής τάσης προστασία ή η αναστοιχειοθέτηση δεν επιτρέπεται. Η προσωρινή διακύμανση τάσης παραγωγής παύει αφότου παύουν οι διαταραχές, και από τις οποίες το EUT ανακτεί την κανονική απόδοσή του αυτόματα. Κατά τη διάρκεια της δοκιμής συστημάτων, η διακύμανση ή η αναστοιχειοθέτηση τάσης παραγωγής δεν επιτρέπεται επίσης.
Κριτήριο Γ: Η προσωρινή απώλεια παραγωγής επιτρέπεται, αλλά το υλικό δεν μπορεί να βλαφθεί. Το EUT ανακτεί την κανονική απόδοσή του αυτόματα ή την επέμβαση χειριστών.
Κριτήριο Ρ: Η απώλεια παραγωγής που δεν είναι ανακτήσιμη επιτρέπεται. Το αρχικό προστατευτικό συστατικό (θρυαλλίδα) μπορεί να βλαφθεί. Το EUT ανακτεί την κανονική απόδοσή του μετά από αντικαθιστά το χαλασμένο συστατικό.
Περιβαλλοντικά προσόντα
|
Παράμετρος
|
Σημειώσεις
|
|
Δόνηση
|
Φάσμα συχνότητας: 5-20Hz, +3dB/otc 20-80Hz, 0.04g2/Hz 80-500Hz, -3dB/ot γ X.Y.Z άξονες, 30min/axis
|
|
Μηχανικός κλονισμός
|
Κύμα μισό-ημιτόνου, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction
|
|
Ανακύκλωση θερμοκρασίας
|
-40°C σε 55°C, κεκλιμένη ράμπα 1°C/min., 6 κύκλοι
|
|
Δύναμη/θερμική ανακύκλωση
|
Vin = λ. στο ανώτατο, πλήρες φορτίο, 100 κύκλοι
|
Μηχανική περίληψη
Length×width×heigth: 210×115.5×52 (χιλ.), 8.27×4.55×2.05 (μέσα),
DesignAations συνδετήρων
CN9 πρότυπο: H101-5/3.96
|
Pin#
|
Όνομα
|
|
1
|
Λ
|
|
2
|
NC
|
|
3
|
PE
|
|
4
|
NC
|
|
5
|
Ν
|
J2 πρότυπο: H101-5/3.96
|
Pin#
|
Όνομα
|
|
1
|
+30V
|
|
2
|
+30V
|
|
3
|
+30V
|
|
4
|
GND
|
|
5
|
GND
|
|
6
|
GND
|
CON1 πρότυπο: H101-4/3.96
|
Pin#
|
Όνομα
|
|
1
|
+5.8V
|
|
2
|
+5.8V
|
|
3
|
GND
|
|
4
|
GND
|
J3 πρότυπο: H101-3/3.96
|
Pin#
|
Όνομα
|
|
1
|
+12V
|
|
2
|
GND
|
|
3
|
+24V
|
J1
|
Pin#
|
Όνομα
|
Σημειώσεις
|
|
1
|
GND
|
GND
|
|
2
|
P_30V_CON
|
30V περιποίηση
|
|
3
|
P_AC_CON
|
Η τάση εισαγωγής ανιχνεύει
|
|
4
|
ID0
|
Συνδέστε με GND
|
|
5
|
Cur_Mon
|
Το ρεύμα εισαγωγής ανιχνεύει
|
|
6
|
P_12V_CON
|
12V επιτρέψτε
|
|
7
|
P_24V_CON
|
24V επιτρέψτε
|
|
8
|
ID1
|
Συνδέστε με GND
|
|
9
|
GND
|
GND
|
|
10
|
GND
|
GND
|
