Ονομαστική τάση: | 24V | Μέγιστο ρεύμα: | 20A |
---|---|---|---|
Εκτιμημένη τάση εργασίας: | 24V | Τρόπος χρέωσης: | Τρόπος PWM |
εγγύηση: | 1 χρόνος | ||
Υψηλό φως: | Ηλιακός ελεγκτής δαπανών MPPT,μέγιστος ελεγκτής δαπανών Power Point ακολουθώντας |

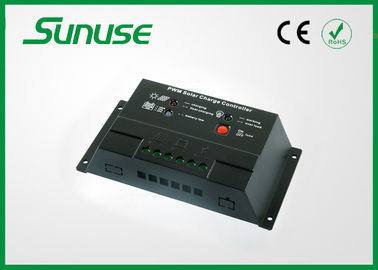

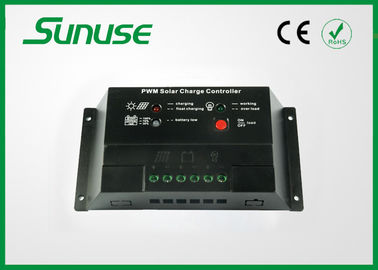

12 βολτ 20 amp pwm ηλιακό εγχειρίδιο ελεγκτών δαπανών με τον τρόπο 3working για τη χρήση φωτεινών σηματοδοτών
Γρήγορη λεπτομέρεια:
20a pwm ελεγκτής δαπανών ηλιακών πλαισίων
1. Επίδειξη LCD
2. Φόρτιση μπαταριών PWM
3. Όλη προστασία που εξοπλίζεται η απαραίτητη
4. Ο τρόπος εργασίας του φορτίου μπορεί να τεθεί
Προδιαγραφή:
ΠΡΟΤΥΠΟ |
PWM2024Z |
ΠΡΟΤΥΠΟ |
PWM2024Z |
Τάση συστημάτων |
12V/24V |
Απώλεια φορτίων |
<13ma> |
Τάση ανοικτών κυκλωμάτων |
<50v> |
Πτώση τάσης της χρέωσης του κυκλώματος |
<0> |
Εκτιμημένη χρέωση και εκφόρτιση του τρέχοντος αριθ. |
20A |
Πτώση τάσης της απαλλαγής του κυκλώματος |
<0> |
Ανυψωμένη τάση |
14.4V/28.8V |
Απαίτηση υγρασίας |
≤90% |
Τάση χρέωσης επιπλεόντων σωμάτων |
13.8V/27.6V |
Διάμετρος καλωδίων |
<6mm>2 |
Αποσύνδεση χαμηλής τάσης |
11.2V/22.4V |
Εγκατάσταση του μεγέθους |
Φ4mm-159mm*68mm |
Αποκατάσταση χαμηλής τάσης |
12.6V/25.2V |
Διάσταση |
168mm*88mm*34mm |
Χρέωση του τρόπου |
PWM |
Θερμοκρασία αποθήκευσης |
-35°C — 70°C |
Υπερφόρτωση παραγωγής και προστασία βραχυκυκλώματος |
παραγωγή >23A και η δεκαετία του '60 ή |
Θερμοκρασία εργασίας |
-25°C — 60°C |
>29A και 15s προστασία υπερφόρτωσης ή |
|||
>40A βραχυκύκλωμα |
1. Δείκτης των οδηγήσεων φορτίων που τρέμει: η παραγωγή του ελεγκτή είναι υπερφόρτωση ή βραχυκύκλωμα. Μετά από να αφαιρέσει το περιττό φορτίο, ο ελεγκτής θα αποβάλει την προστασία υπερφόρτωσης μέσα σε δύο λεπτά.
2. Δείκτης των οδηγήσεων χρέωσης από: Καμία σύνδεση των ηλιακών πλαισίων. Παρακαλώ ελέγξτε εάν συνδέει είναι σωστός και σταθερός.
3. Δείκτης των οδηγήσεων ικανότητας μπαταριών από: Παρακαλώ ελέγξτε εάν η σύνδεση των ηλιακών πλαισίων, της μπαταρίας και του φορτίου είναι σωστή.
Οδηγία ένδειξης οδηγήσεων:
Εικονίδιο |
Δείκτης |
Κράτος |
Οδηγία |
|
Χρεώνοντας οδηγήσεις |
από |
μη χρέωση, καμία σύνδεση των ηλιακών πλαισίων ή αδύνατη ηλιοφάνεια |
χρέωση, ή ανυψωμένη χρέωση |
|||
τρεμούλιασμα |
φόρτιση επιπλεόντων σωμάτων, φορτισμένο μπαταρία σύνολο |
||
|
Οδηγήσεις ικανότητας μπαταριών |
πράσινος που οδηγείται επάνω |
σύνολο ικανότητας μπαταριών |
κίτρινος που οδηγείται επάνω |
ικανότητα μπαταριών κανονική |
||
κόκκινο που οδηγείται επάνω |
ικανότητα μπαταριών χαμηλή |
||
το κόκκινο οδήγησε το τρεμούλιασμα |
προστασία χαμηλής τάσης για την μπαταρία |
||
|
Οδηγήσεις φορτίων |
φορτίο επάνω |
|
από |
φορτίο μακριά |
||
τρεμούλιασμα |
Φορτίο κλειστό, υπερφόρτωση παραγωγής ή βραχυκύκλωμα. |
Οδηγία τρόπου εργασίας φορτίων και ρύθμιση:
1. Κανονικός τρόπος: ο ελεγκτής χρησιμοποιείται ως χρεώνοντας ελεγκτής PWM χωρίς το φωτισμό και λειτουργία χρονομέτρων. Ο ελεγκτής είναι σε αυτόν τον τρόπο χωρίς ειδικό αίτημα.
2. Φωτισμός και ελέγχοντας τρόπος χρονομέτρων: Σε αυτόν τον τρόπο, ο ελεγκτής θα αρχίσει το φορτίο μετά από το σκοτάδι και θα κλείσει το φορτίο μετά από οι ώρες (ή η ανατολή).
3. Τρόπος ελέγχου φωτισμού: Σε αυτόν τον τρόπο, όταν η τάση ηλιακών πλαισίων είναι χαμηλότερη από 2.5V (για 24V το σύστημα, 5V. για 48V το σύστημα, 10V), ο ελεγκτής θα αρχίσει το φορτίο μετά από 10 δευτερόλεπτα. Όταν η τάση ηλιακών πλαισίων είναι υψηλότερο έπειτα 3.5V (για 24V το σύστημα, 7V. για 48V το σύστημα, 14V), ο ελεγκτής θα κλείσει το φορτίο μετά από 10 δευτερόλεπτα.
Τεχνολογία PWM:
Ο ηλιακός ελεγκτής φορτιστών είναι ένα σύστημα με την προηγμένη βασισμένη MOSFET τεχνολογία PWM. Ο όρος «ελεγκτής δαπανών» αναφέρεται είτε σε μια αυτόνομη συσκευή είτε στοιχεία κυκλώματος ελέγχου ενσωμάτωσε ενός μέσα σε ένα πακέτο μπαταριών, μια με μπαταρίες ηλιακή συσκευή είτε μια μπαταρία recharger.
Ο ελεγκτής είναι για τα ηλιακά συστήματα από-πλέγματος. Αυτό προστατεύει την μπαταρία από να πάρει πέρα από φορτισμένος χρησιμοποιώντας την ηλιακή ενότητα και πέρα από απαλλαγμένος από τα φορτία. Η διαδικασία χρέωσης έχει βελτιστοποιηθεί για τη μακριά διάρκεια ζωής μπαταρίας και τη βελτιωμένη απόδοση συστημάτων.
Περιεκτικό self-diagnostics και ηλεκτρονικές οι λειτουργίες προστασίας αποτρέπουν τη ζημία από τα λάθη εγκαταστάσεων ή τα ελαττώματα συστημάτων.
Χαρακτηριστικά γνωρίσματα:
